Для бесконтактного измерения расхода в трубах
Описание

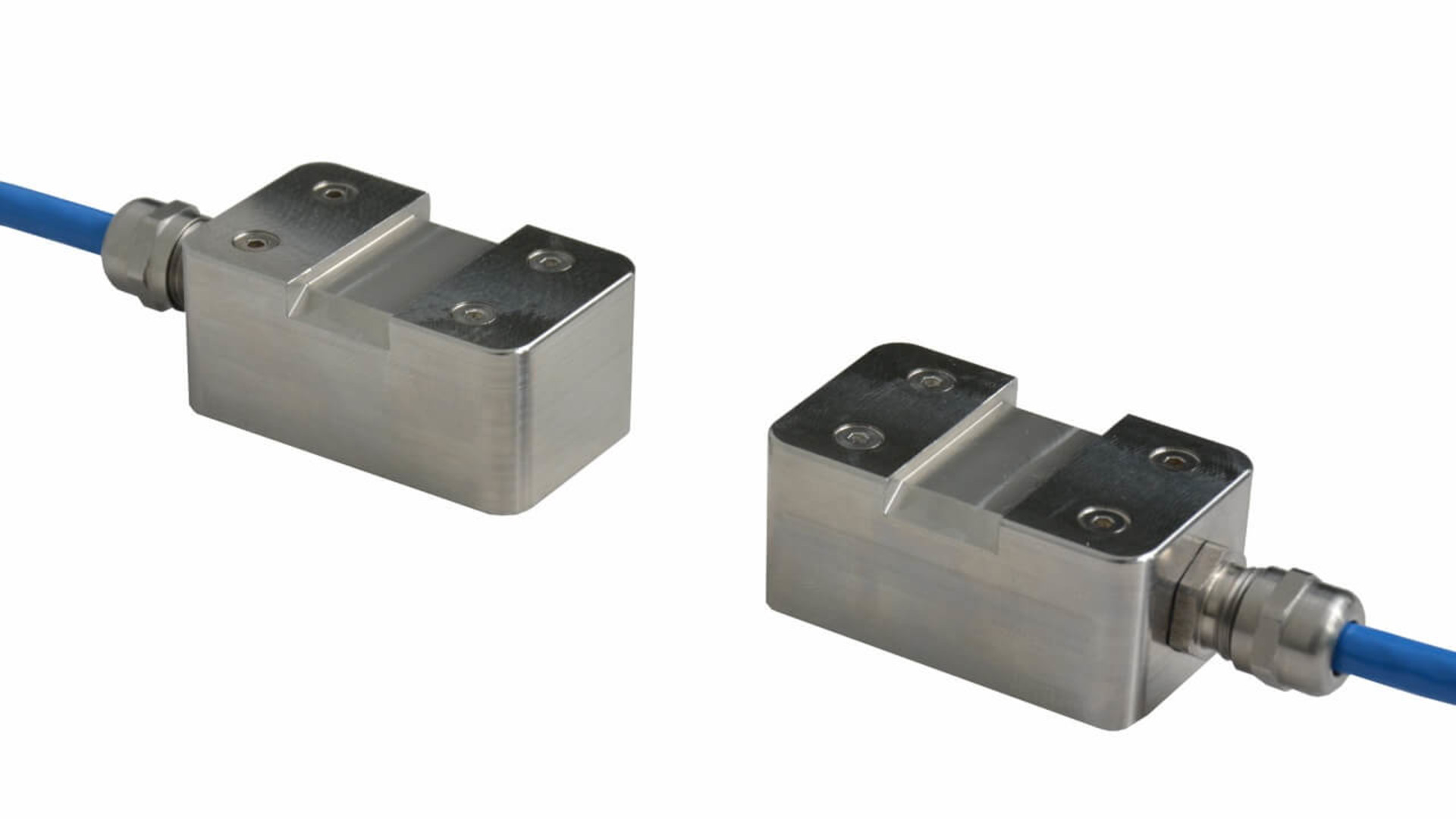

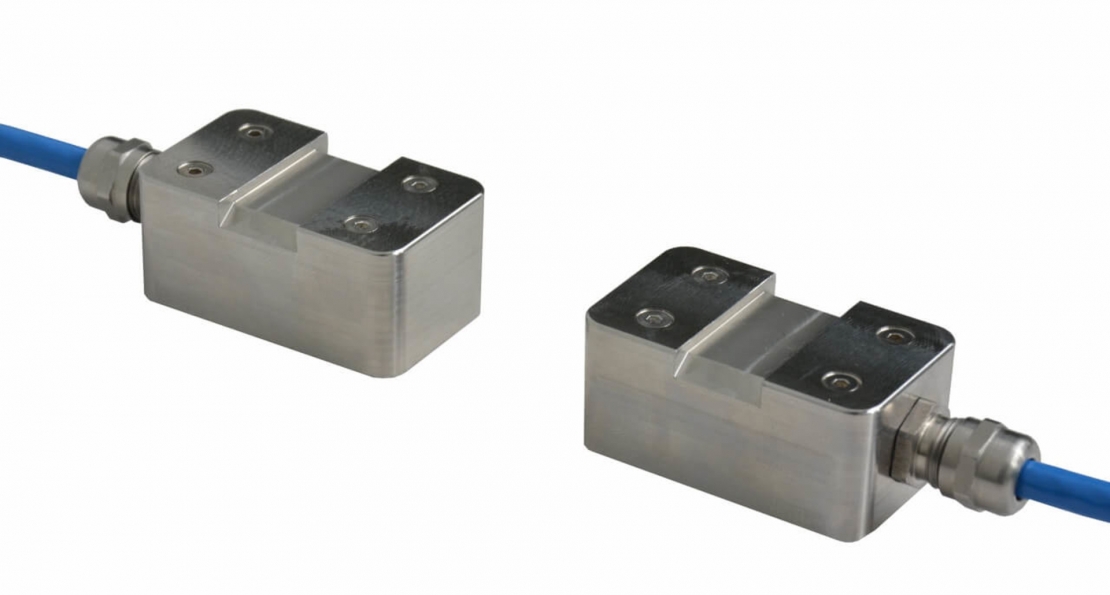

- Ультразвуковой датчик времени прохождения для подключения к NivuFlow 600

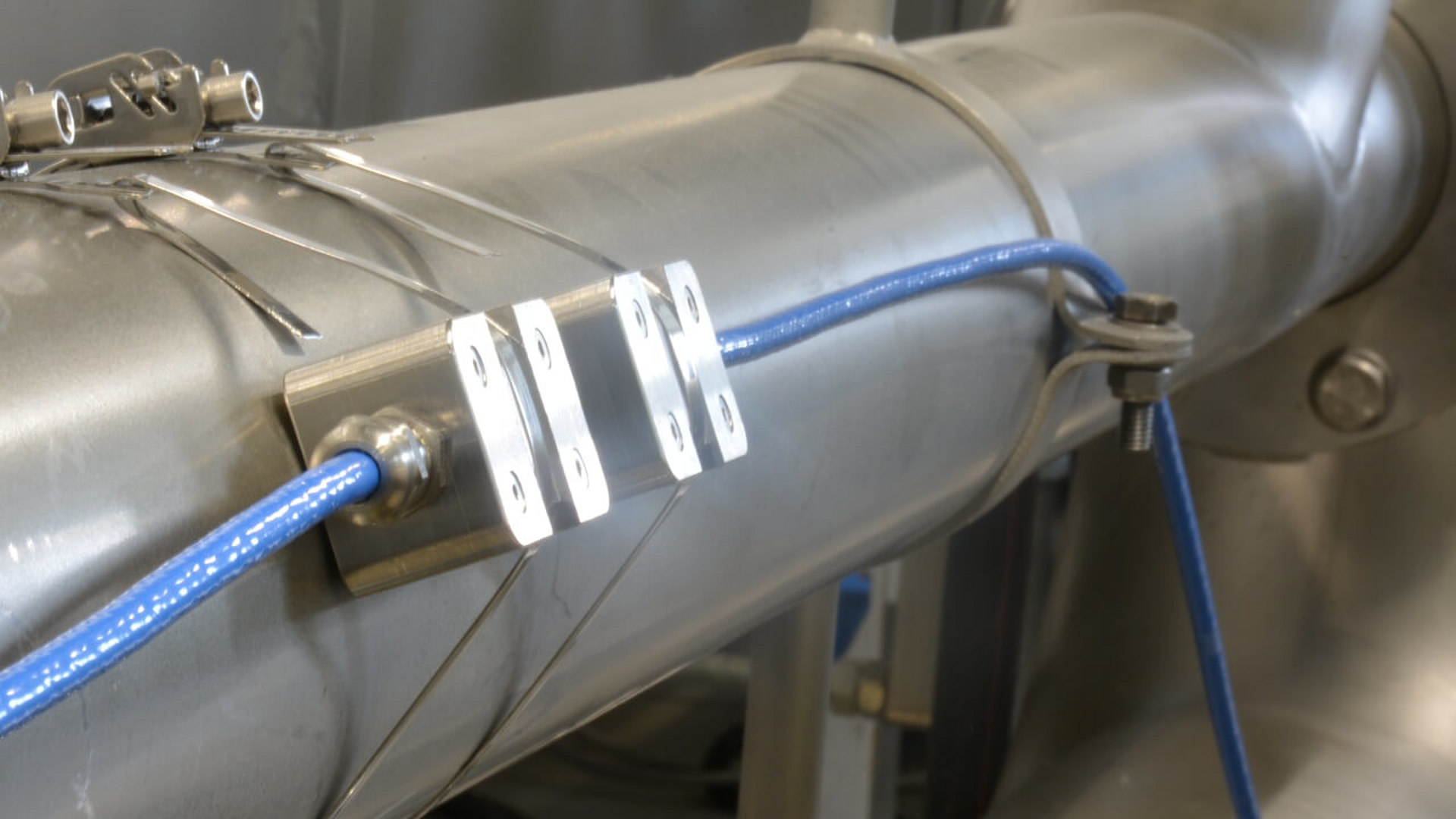

- Зажимная система. Нет контакта с измерительной средой
- Измерение в двух направлениях
- Измерение в чистой или слегка загрязненной воде
- Идеально подходит для модернизации или замены в области питьевой воды
- До 100 м длины кабеля между датчиком и трансмиттером или адаптерной коробкой
Накладные ультразвуковые датчики расходомера являются частью измерительной системы для непрерывного измерения расхода и хранения записанных данных измерений. Их можно использовать для чистых или слегка загрязненных сред.
Датчики этого бесконтактного расходомера используются для измерения расхода в полных трубах различных размеров.
Благодаря конструкции с зажимом нет контакта между датчиком и измеряемой средой. Поэтому датчики особенно подходят для использования в области питьевой воды. Задачи измерения могут быть выполнены очень легко в течение очень короткого времени без каких-либо больших усилий. Это относится как к высоким давлениям, так и к агрессивным и абразивным средам.

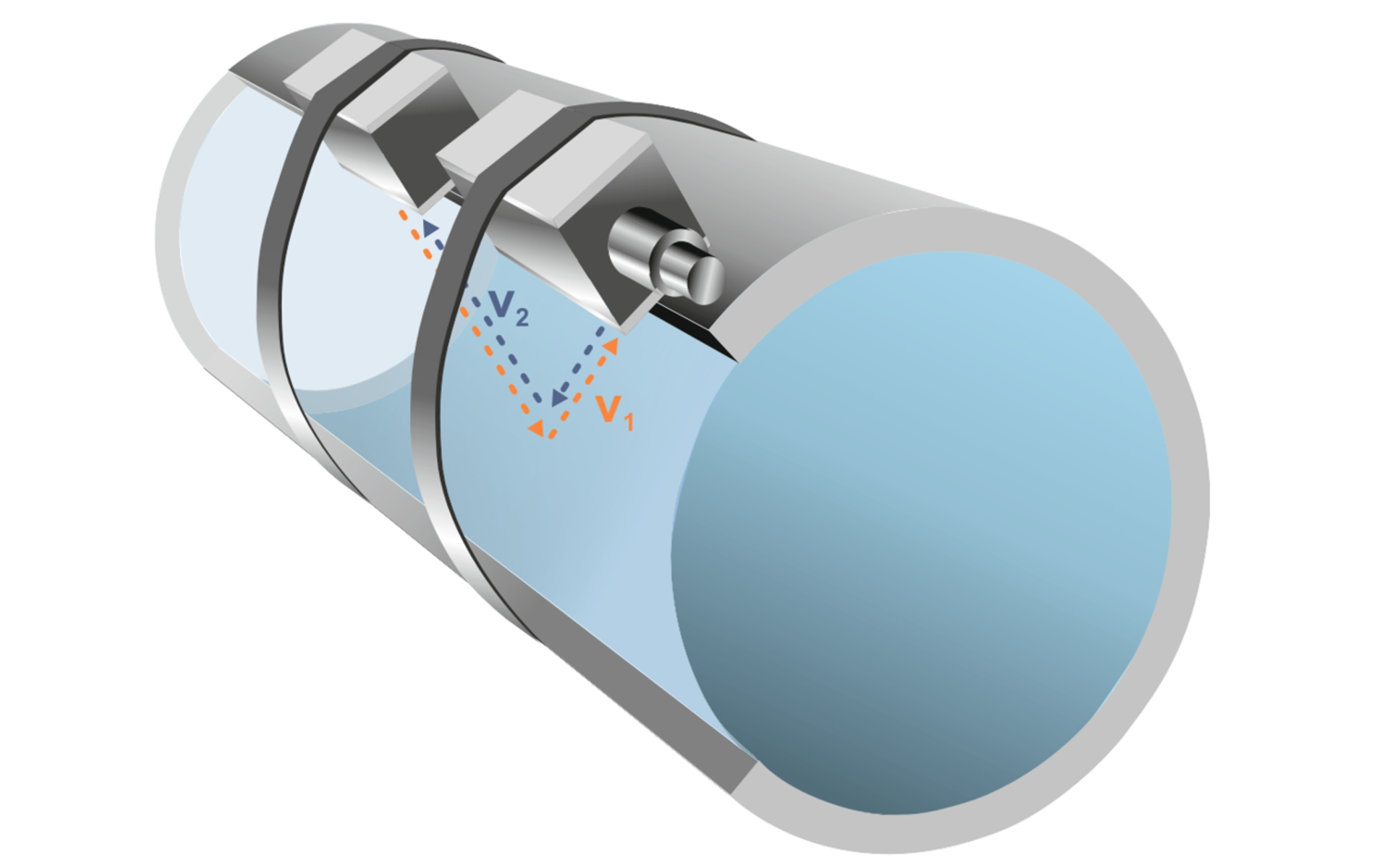

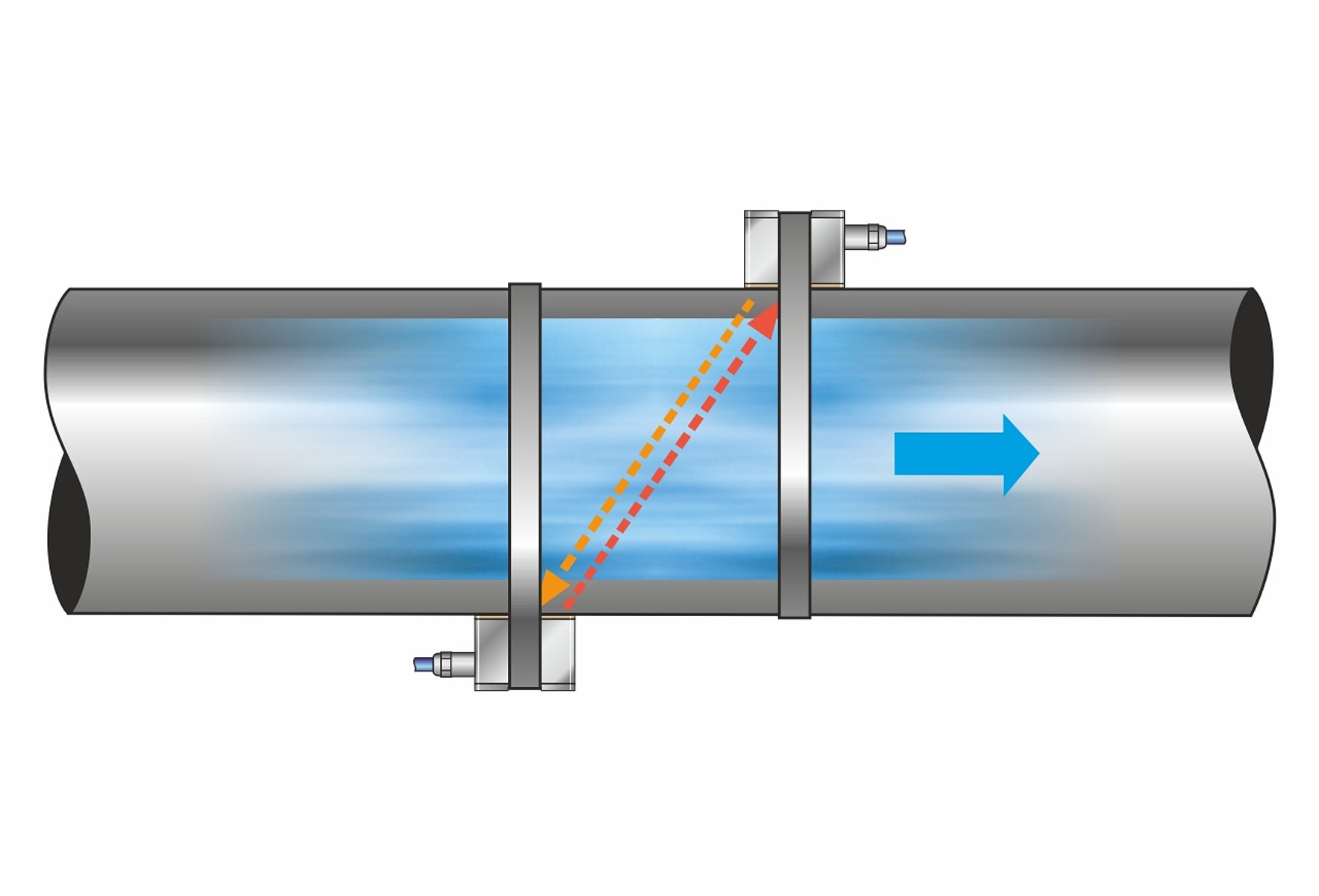

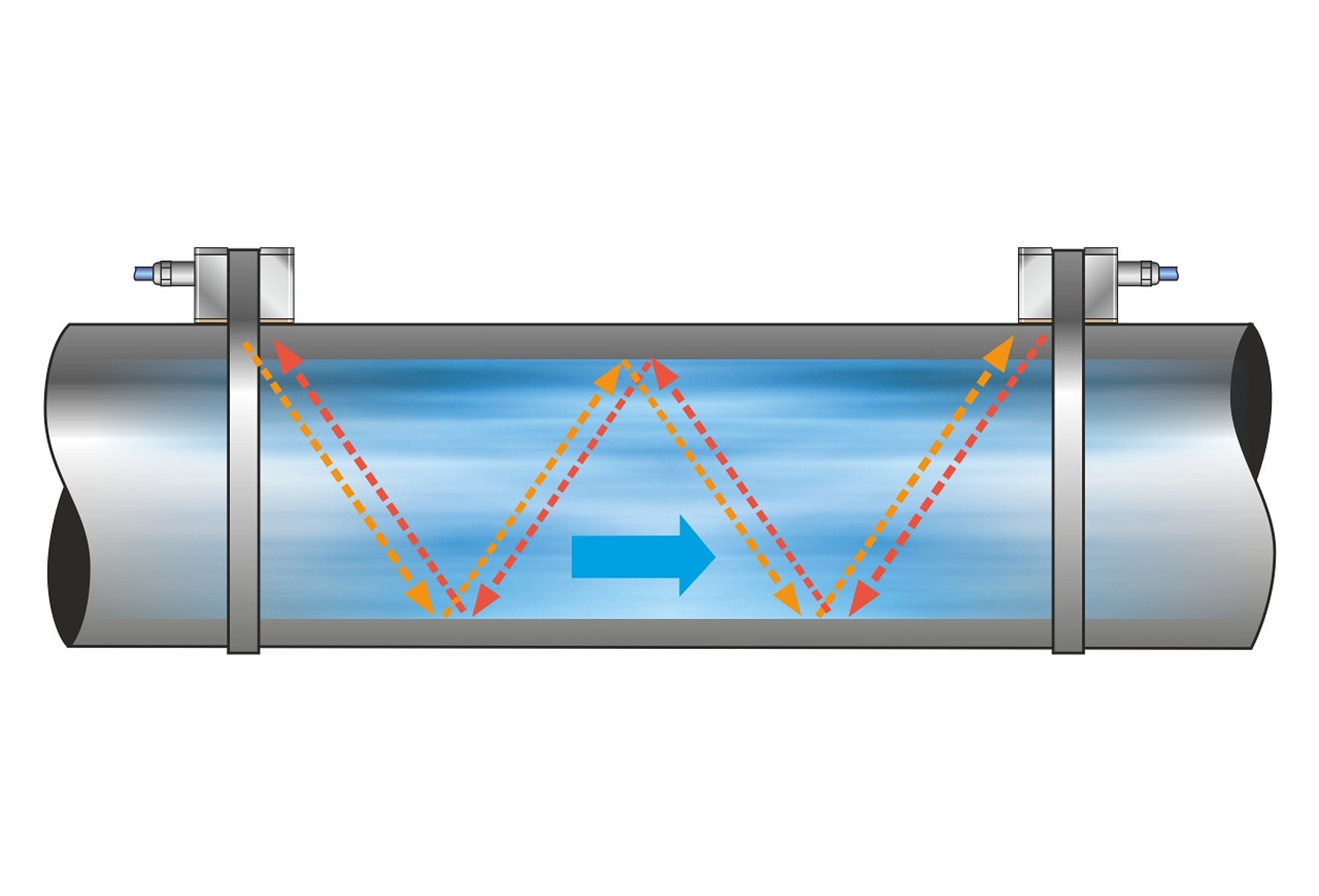

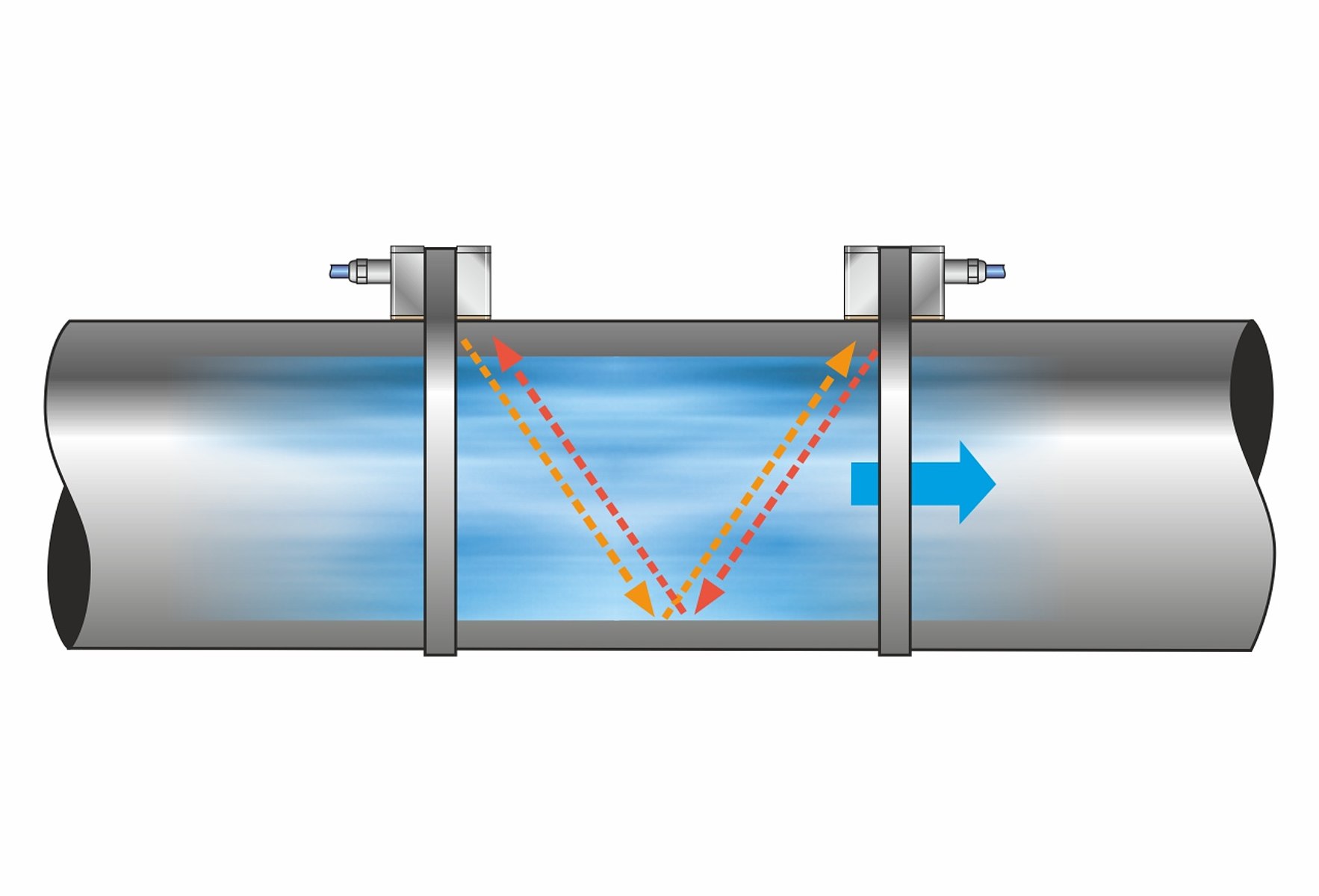

Показания регистрируются на основе принципа времени прохождения ультразвука, что обеспечивает универсальное использование с высокой точностью результатов измерений. Благодаря идеально подобранному монтажному материалу система идеально подходит для дооснащения или в качестве системы замены для существующих измерений расхода.
Типичные применения с зажимным датчиком
- Исправлены измерения в полных трубах на гидроэлектростанциях, насосных станциях и т. П.
- Мониторинг заводов и сетей питьевой воды
- Ирригационные системы
- Входы и выходы, проводящие охлаждающую воду или циркуляцию
- Очистные сооружения
- Грязные водопроводы
- Промышленные измерения расхода, технологическая вода
- Модернизация и замена существующей системы измерения расхода
- и многое другое
Технические данные
| Общая | |
|---|---|
| Принцип измерения | Время прохождения ультразвука |
| Диаметр трубы | 50 - 6000 мм |
| Погрешность измерения | Скорость потока (vaverage) в пределах пути ± 0,1% от значения измерения |
| Частота измерения | 1 МГц |
| Диапазон измерений | От -10 м / с до +10 м / с |
| защита | IP 68 |
| Температура хранения | От -30 ° C до + 80 ° C (без конденсации) |
| Рабочая Температура | От -30 ° C до + 80 ° C |
| Допустимая температура среды | От 0 ° C до + 80 ° C |
| Длина кабеля | 7/10/15/20/30/50 м (опция удлинения: датчики, подключаемые к блоку адаптеров, длина кабеля между блоком адаптеров и передатчиком макс. 200 м) |
| Подключение датчика | Непрерывный предварительно настроенный кабель |
| Дрейф нулевой точки | Абсолютно стабильная нулевая точка |
| Средне-контактирующие материалы | ПИК и нержавеющая сталь |
Технические характеристики могут быть изменены.
