Области применения для отбора проб без загрязнения - пробы воды и, в частности, отбор проб подземных вод. Преимущество состоит в том, что сосуд для отбора проб откачивается перед помещением в трубку уровня или скважинную трубку. После отбора проб условия давления в устройстве не изменяются, парциальное давление СО2 поддерживается.
Особенности продукта
Особенности:
- Система захвата пробоотборных контейнеров
- Сменные контейнеры для отбора проб объемом 400 мл каждый
- Может быть подключен к насосу Grundfos MP1
- Шланговая катушка
- Механизм управления
Принцип действия:
- Шаг 1: Максимальная возможная эвакуация контейнера с пробой с помощью рабочего устройства
- Шаг 2: Установка контейнера для образцов в приемной системе
- Шаг 3: опускание системы - применение избыточного давления к шлангу давления воздуха
- Шаг 4: Вертикальное перемещение контейнера для образца с помощью пневматического привода и вставка иглы в мембрану контейнера для образца
- Шаг 5: вытягивание иглы через выпуск сжатого воздуха и силу пружины
- Шаг 6: удаление системы отбора проб из точки измерения
- Шаг 7: разборка контейнера с образцом из приемной системы и установка дополнительного контейнера с образцом в приемную систему
Технические данные
| Система регистрации / контейнер для отбора проб / катушка для шланга | |
|---|---|
| размеры | Диаметр 45 мм; Длина 810 мм плюс переходник MP1 или насос MP1 |
| оборудование | Держатель контейнера для отбора проб |
| 4 контейнера для отбора проб | |
| Игла с соединителем Luer, включая держатель и устройство для прокола в перегородке контейнера для отбора проб | |
| Соединение для шланга сжатого воздуха AD 4мм | |
| Монтажный порт для монтажа системы отбора проб под MP1 | |
| Контейнер для отбора проб | Наружный диаметр 35 мм, толщина стенки 2 мм |
| Контейнер для отбора проб с держателем для перегородки | |
| Объем около 400 см³ | |
| Материал нержавеющая сталь | |
| Контактный материал для СМИ | Нержавеющая сталь, NBR, EPDM, пластик |

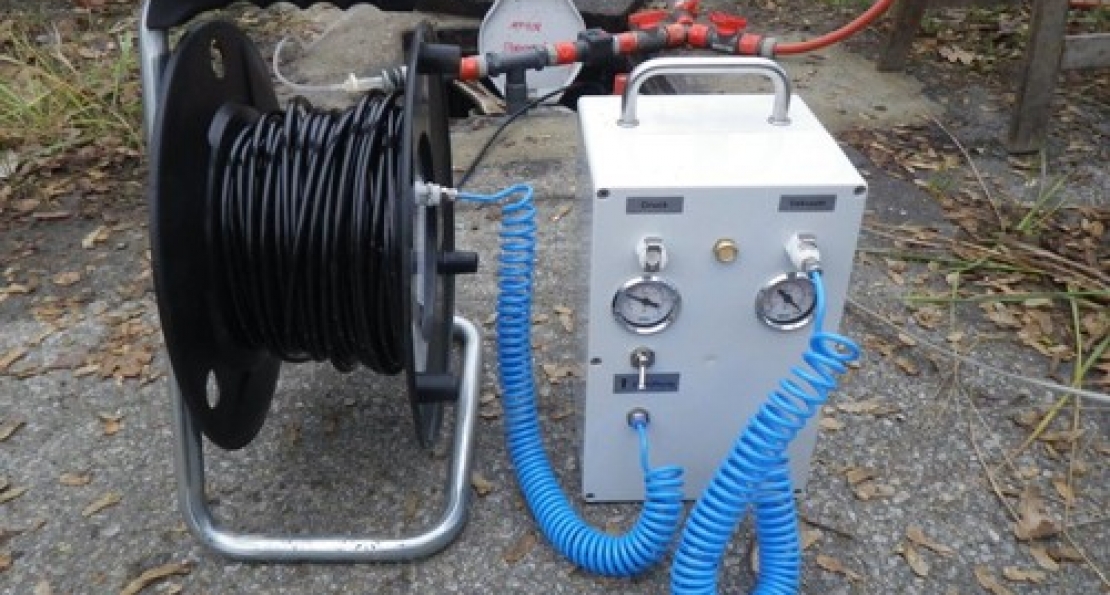

| Шланговая катушка | Длина шланга 50 м, материал шланга PUR, шланги большей длины по запросу |
| Механизм управления | Давление воздуха или создание вакуума (отрицательное давление) |
| максимальное давление: 6 бар | |
| максимальный вакуум: -0,8 бар | |
| встроенная батарея 12VDC / 6,5 Ач | |
| Манометр для отображения отрицательного давления и избыточного давления |
