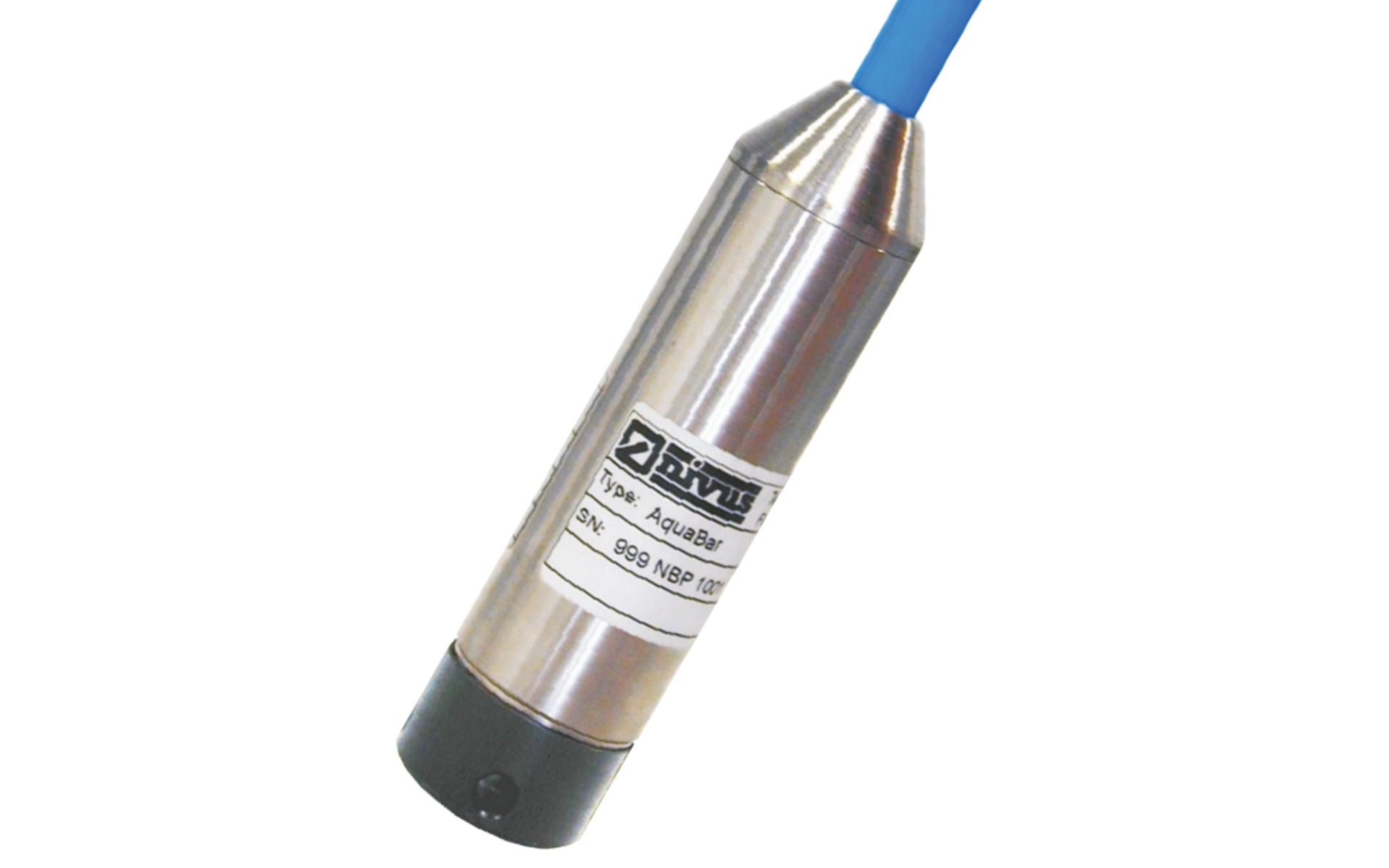

Погружной зонд - пьезорезистивная измерительная ячейка из нержавеющей стали
Описание
- Диафрагма из нержавеющей стали
- Пьезорезистивный датчик давления
- для чистых или слегка загрязненных жидкостей.
- 2-х проводный зонд
- Высокая точность
- Интегрированная защита от перенапряжения
- Высокая электрическая эксплуатационная безопасность
Гидростатический датчик уровня имеет диаметр всего 27 мм и, следовательно, может быть установлен в трубах, которые используются главным образом для измерения уровня грунтовых вод и измерений в глубоких скважинах.
Механически прочный корпус датчика из нержавеющей стали (1.4571) и разделительная диафрагма (1.4435) удерживаются сверху на самонесущем кабеле из полиуретана.
Зонд может быть натянут с помощью зажима для натяжения.
Проверенный пьезорезистивный принцип измерения гарантирует высокую долговременную стабильность и эксплуатационную надежность. Кроме того, защита от обратной полярности, сопротивление короткого замыкания, а также встроенная защита от перенапряжения в корпусе датчика обеспечивают высокую безопасность работы.
Используя широко используемую двухпроводную технологию, затраты на установку очень низкие.
Типичные приложения для AquaBar II
- Глубокие колодцы
- Уровень воды
- Весенний разряд
- Питьевая вода
- Добыча сырой воды
- Заграждения
- Уровни реки
- и многое другое
Технические данные
| общий | |
|---|---|
| Источник питания | От 12 до 36 В постоянного тока |
| ограда | Диафрагма из нержавеющей стали 1.4571 : нержавеющая сталь 1.4435 |
| защита | IP 68 |
| Принцип измерения | Пьезорезистивная |
| Диапазон измерений | 2,4, 6 и 10 мH2O специальные диапазоны измерений по запросу |
| Точность в соответствии с IEC 60770 | 0,35% ФСО |
| Долгосрочная стабильность | ± 0,1% ФСО / год |
| Рабочая Температура | От -10 ° C до +70 ° C |
| Температура хранения | От -25 ° C до +70 ° C |
| кабель | ø9 мм полиуретан |
| Длина кабеля | 10, 20, 30, 50, 100 м специальной длины по запросу |
| Выходы | 4 - 20 мА, 2-х проводная |
| нагрузка | 600 Ом / 24 В 1000 Ом / 32 В |
Технические характеристики могут быть изменены.
