для кондуктивного определения уровня
Описание
- Компактная конструкция со встроенной электроникой для оценки
- выгодно купить
- Прост в установке
- крепкий
- Регулируемая чувствительность
- Регулируемая задержка переключения
- Беспотенциальный выход
Электроды используются для кондуктивного определения предельных уровней. Области использования охватывают все сектора, где должны быть обнаружены или контролироваться жидкие и проводящие среды.
Измерения предельных значений (переполнение, сухой ход, макс. Аварийный сигнал), а также мин. / Макс. управление и управление насосом (гистерезис) могут быть реализованы.
строительство

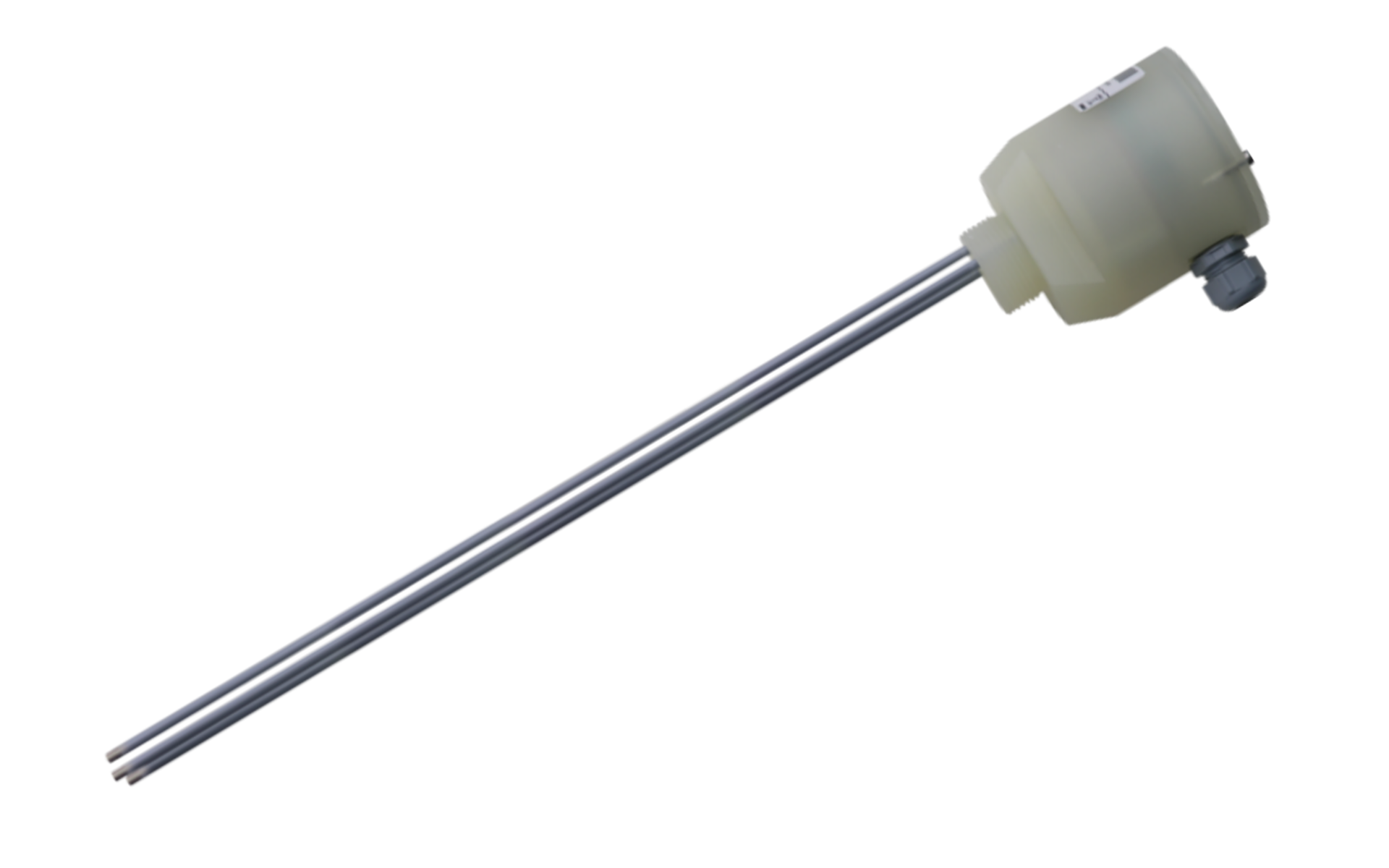

Компактный электрод ET-4 можно использовать на месте для оптимального использования в стесненных условиях. Электрод состоит из корпуса с 5 стержневыми электродами. Устройство может быть закреплено с помощью соединительной резьбы G1¼. Корпус содержит встроенную измерительную электронику и оснащен от 1 до 4 выходными реле в зависимости от типа.
функция
Низкий переменный ток протекает, когда электрод погружен в проводящую жидкость. Этот переменный ток оценивается переключающим усилителем (электродное реле). Превышение настраиваемого порога срабатывания приведёт в действие соответствующее реле.
Чувствительность, а также задержку переключения и двухступенчатое управление насосом можно предварительно выбрать непосредственно на устройстве с помощью DIP-переключателей.
Типичные применения для компактных электродов
- Валы / контейнеры с управлением насосом
- Сообщения о переполнении и мониторинг предельного уровня
- Сообщения о предельном уровне выбросов / счетчиков на очистных сооружениях ливневых стоков
- Защита от сухого хода
- и многое другое
Технические данные
| общий | |
|---|---|
| Источник питания | 24 В пост. Тока ± 15% |
| Потребляемая мощность | 2 Вт |
| Количество электродов | 2 - 5 |
| Длина стержня | 1 - 3 метра |
| Максимум. рабочее давление | 10 бар |
| материал | Корпус: полипропилен Защита: IP 65 Стержни: нержавеющая сталь 1.4571 Покрытие: полиамид |
| Соединительная резьба | G1¼” |
| Рабочая Температура | От -20 ° C до +85 ° C |
| Температура хранения | От -20 ° C до +85 ° C |
| влажность | 90%, без конденсации |
| Реле | От 1 до 4 (1 реле на предельное значение, нормально замкнутый) нагрузка до 230 В переменного тока / 3 А (приблиз. 0,9 коммутируемая мощность макс. 500 ВА / 150 Вт |
| чувствительность | 3 КОм; 10 кОм; 30 кОм; 100 кОм |
| Задержка переключения | 0,5 или 2 секунды |
Технические характеристики могут быть изменены.
