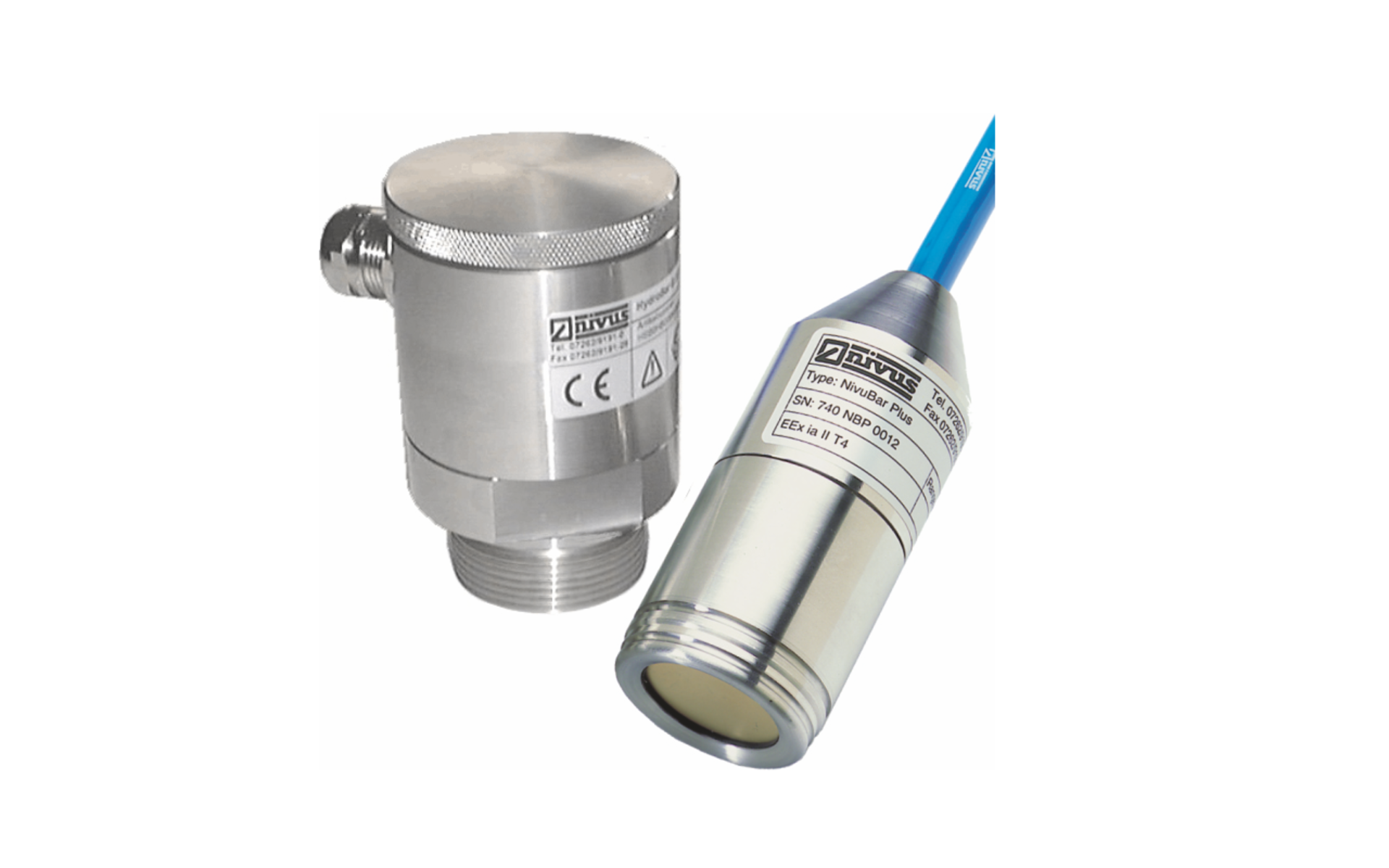

Зонд для подвешивания с емкостной керамической измерительной ячейкой
Описание
- Емкостная керамическая измерительная ячейка
- Большая фронтальная диафрагма
- 2-х проводный зонд
- Высокая стойкость к избыточному давлению
- Интегрированная защита от перенапряжения
Этот гидростатический датчик уровня был разработан для удовлетворения высоких требований промышленности и защиты окружающей среды.
Корпус зонда из нержавеющей стали (1.4571) блокируется емкостной керамической измерительной ячейкой внизу и удерживается самонесущим кабелем сверху.
Зонд можно подвесить с помощью натяжного зажима.
Неагрессивный корпус с защитой IP68 обеспечивает универсальное использование для надежного определения уровней в контейнерах, бассейнах, шахтах и резервуарах. Большая диафрагма зарекомендовала себя как очень надежная, особенно в секторе сточных вод.
В стандартную комплектацию NivuBar Plus II входит взрывозащита II 1G Ex ia IIC / IIB T4 для зоны 0 и может устанавливаться в любой взрывоопасной зоне.
Используя широко используемую двухпроводную технологию, затраты на установку очень низкие.
Типичные приложения для NivuBar Plus II
- Валы насоса
- каналы
- Очистные сооружения ливневой канализации, канализационные коллекторы, накопительные резервуары и сливные сооружения
- СОСВ (контроль скрининга, уровни в резервуарах, отстойники, уровни в открытых каналах)
- Сети промышленных сточных вод
- и многое другое
Технические данные
| общий | |
|---|---|
| Источник питания | От 12 до 36 В пост. Тока, от 12 до 28 В пост. |
| ограда | Диафрагма из нержавеющей стали 1.4571 : керамика (AL2O3) |
| защита | IP 68 |
| Принцип измерения | емкостный |
| Диапазон измерений | 1, 2, 4, 6 и 10 мH2O специальные диапазоны измерений по запросу |
| Точность в соответствии с IEC 60770 | 0,25% / 0,35% ФСО |
| Долгосрочная стабильность | ± 0,1% ФСО / год |
| Экс-утверждение | II 1G Ex ia IIC / IIB T4 IBEx U05 ATEX 1193X |
| Рабочая Температура | От -10 ° C до +70 ° C |
| Температура хранения | От -25 ° C до +70 ° C |
| кабель | ø9 мм полиуретан |
| Длина кабеля | 10, 20, 30, 50, 100 м специальной длины по запросу |
| Выходы | 4 - 20 мА, 2-х проводная |
| нагрузка | 600 Ом / 24 В 1000 Ом / 32 В |
Технические характеристики могут быть изменены.
