для обнаружения наклона движущихся водосливных закрылков
Описание
- Ех одобрение II 2 G Ex ib IIB T4 (опция)
- Неизнашиваемые
- Нержавеющий
- Нет движущихся частей
- Прочный дизайн
- Высокая точность
- Бесплатная поддержка
- надежный
- Высокая эксплуатационная безопасность
- Полностью погружаемый (IP68)
- Безртутный
Путем определения наклона без использования валов можно без проблем зафиксировать положение подвижных водосливных клапанов или других подвижных и наклонных компонентов, таких как шлюзовые панели или задвижки. Объемы переполнения или другие объемы потока, таким образом, могут быть легко определены с использованием отношения Q / h или обнаруженных углов.
Существующие водосливные заслонки можно легко дооснастить, установив агрегат на наклонной плоскости.

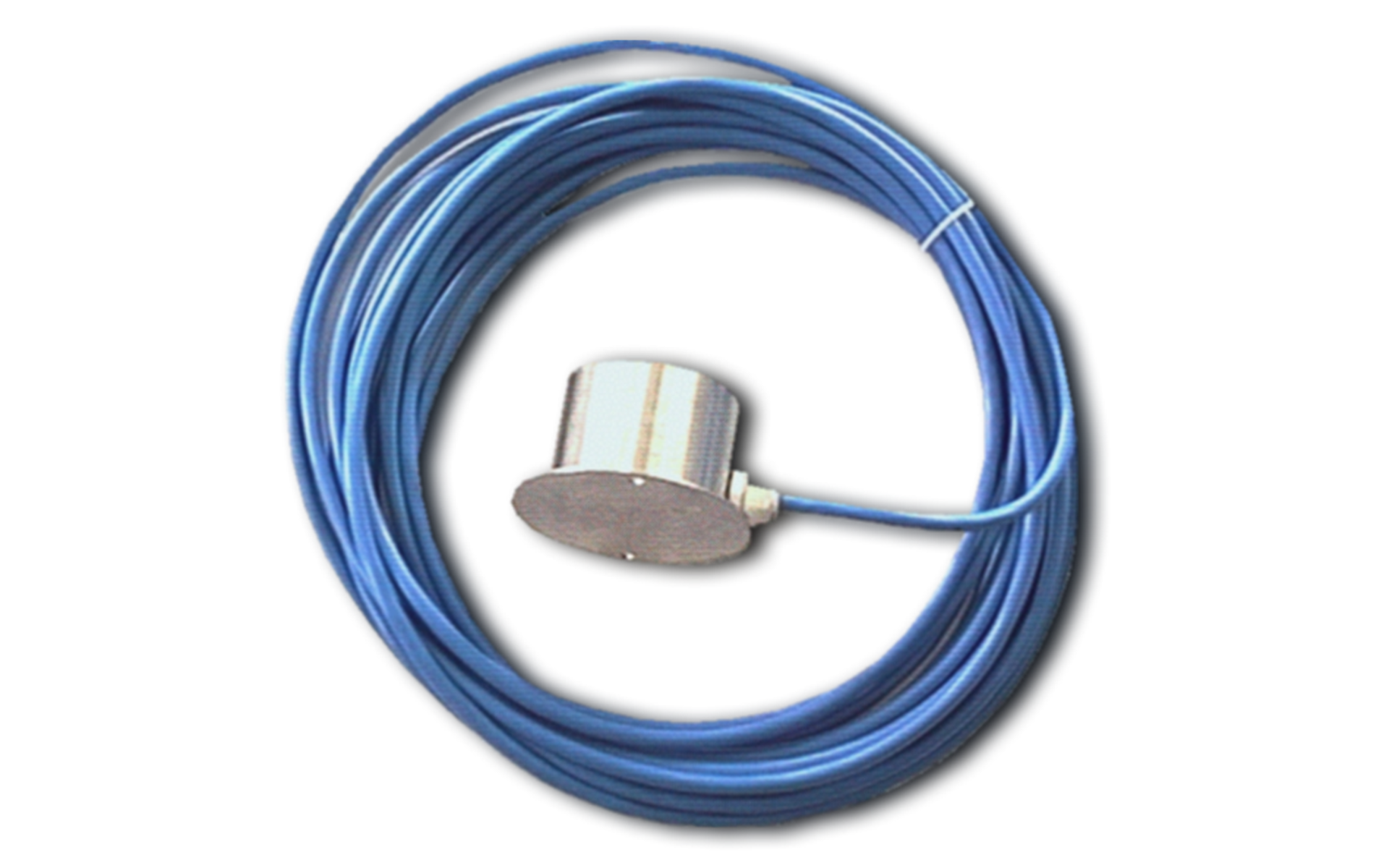

NDW 2 сочетает в себе высокую точность и безопасность эксплуатации с прочной конструкцией.
Компактный блок не подвержен износу, поскольку в принципе измерения не используются подвижные части, что обеспечивает надежные результаты измерений даже в условиях наводнения (IP68).
NDW 2 обеспечивает сигнал 4 - 20 мА, пропорциональный углу наклона (0 - 90 ° или 0 - 60 °) для получения данных о переполнении.
Следующие устройства, такие как системы HydraulicCal-Culator Plus, NivuCont Plus, NivuFlow, NivuLog или PCS / SCADA, используют данные, специфичные для заслонок, для вычисления точных объемов переполнения.
Технические данные
| общий | |
|---|---|
| Источник питания | От 18 до 28 В постоянного тока |
| Потребляемая мощность | Максимум. 120 мА |
| Выход | 4-20 мА, гальванически развязанная нагрузка: макс. 500 Ом |
| Диапазон измерений | 0 ... 60 ° (по часовой стрелке) 0 ... 90 ° (по часовой стрелке) |
| ограда | IP 68 |
| Соединительный кабель | 6-жильный экранированный одножильный кабель, несъемный |
| Длина кабеля | 10/20/30/50/100 м |
| Рабочая Температура | От -20 ° C до + 60 ° C |
Технические характеристики могут быть изменены.
