Мобильная измерительная система для измерения расхода в водотоках, таких как реки, ручьи и каналы.
Описание
- Полное измерение и запись профиля скорости
- Комплексное измерение гидростатического уровня
- Автоматический расчет общего расхода
- Беспроводная связь
- Работа в браузере через смартфон / планшет / ноутбук
- Не требуется дополнительное программное обеспечение
- Память до 1400 измерений разряда
- Блокнот с 300 символами
- Самодиагностика сенсорных технологий и качества измерений
общий

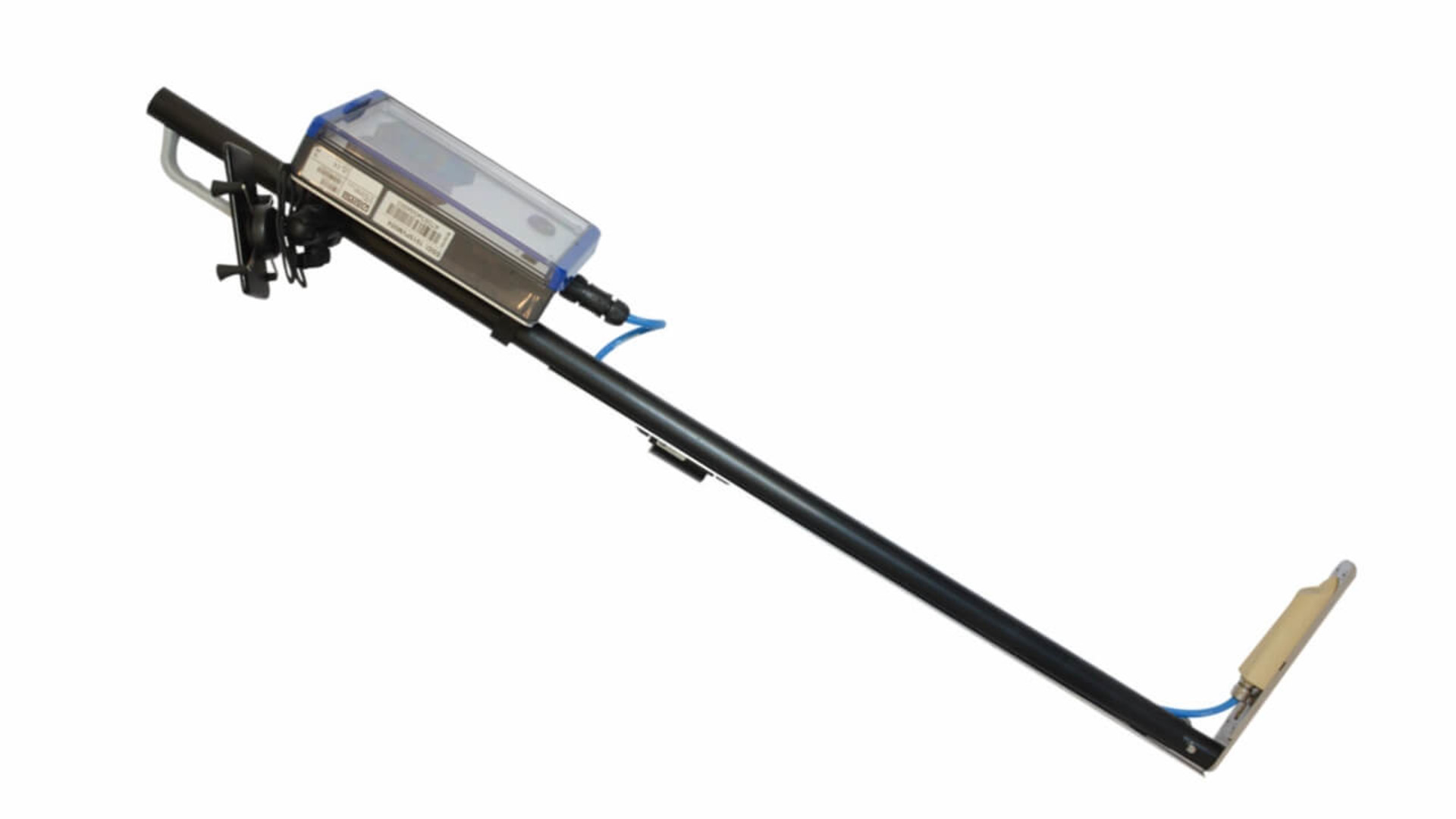

Легкий профилировщик NivuFlow Stick легко транспортируется и готов к работе в течение нескольких секунд. Измерения легко проводить с помощью смартфона или планшета.
Даже пользователи, которые никогда ранее не пользовались этим прибором, могут, кратко ознакомившись с его работой, быстро начать производить точные и надежные измерения.
NivuFlow Stick не имеет движущихся частей и не требует технического обслуживания. Компактный размер и вес этого надежного инструмента оптимизированы для обеспечения легкого и безопасного обращения в водотоках.
Как живые, так и сохраненные данные могут быть считаны через беспроводное соединение, пока они находятся на месте, с доступом к предыдущим измерениям, также доступным. Интегральные данные и проверки качества измерений отображаются и сохраняются для каждого измерения, чтобы обеспечить оптимальную работу каждый раз. Простота использования и скорость измерения NivuFlow Sticks - это первое в мире измерительное оборудование для измерения тока вручную.
Принцип измерения
Акустические отражатели, в том числе частицы осадка и воздушные пузырьки, которые присутствуют в воде, сканируются ультразвуковыми импульсами, а отраженные приемные сигналы сохраняются в виде эхо-сигналов.
Дальнейшее ультразвуковое сканирование выполняется каждые несколько миллисекунд, и сравниваются последовательные схемы эхо-сигналов для определения движений частиц и, следовательно, скорости воды в пределах окна измерения. Полный профиль скорости глубины воды определяется путем анализа этих измерений до 16 вертикальных срезов или слоев.
Технические данные
| Технические данные | |
|---|---|
| Принцип измерения | • Ультразвуковая перекрестная корреляция с измерением реального профиля потока (скорость потока) • Гидростатическое (измерение глубины относительно атмосферного давления) |
| Диапазон измерений | Скорость: от -100 см / с до + 600 см / с Разрешение: 0,001 м / с Точность: 1% |
| разрешение | Измерение глубины: 1 мм |
| точность | <0,5% от полной шкалы |
| Акустическая частота | 1 МГц - 3 МГц |
| Минимальная глубина воды для точного измерения скорости | 30 мм |
| Измерение температуры | разрешение 0,1 ° C, точность 0,1 ° C |
| Память данных | 1400 измерений разряда |
| Передача данных | Беспроводная загрузка |
| Рабочая Температура | -30 ° С- + 70 ° С |
| Температура хранения | -30 ° С- + 70 ° С |
| Источник питания | 8xAA батареи или аккумулятор |
| Продолжительность жизни | 12 часов постоянного использования (для работы с батареями емкостью 2650 мАч) |
| Защитное ограждение | IP67 |
| Датчик защиты | IP68 |
Технические характеристики могут быть изменены.
