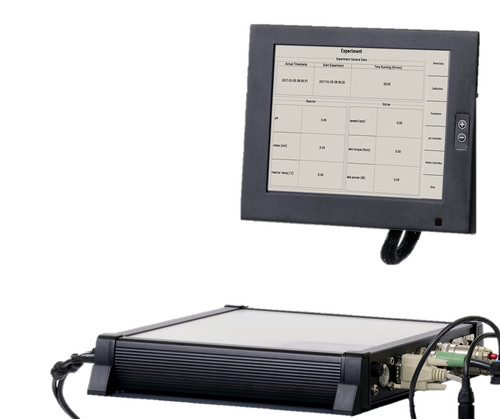

В качестве системы сбора данных используется универсальная система регистрации и управления данными SENSOcontrol. Он характеризуется встроенной сенсорной панелью. Основные настройки могут быть выполнены с помощью сенсорной панели, а текущие измеренные значения отображаются на дисплее. Это простой в использовании.
Особенности продукта
- Датчики абсолютного давления со следующими доступными диапазонами измерения: 0… 2,5 / 4/10 бар
- Обнаружение порового давления воды
- Высокая устойчивость к перегрузкам
- Компактный блок
- Дополнительный регистратор данных
- Опционная технология удаленной передачи данных
- Перегрузка - в 4 раза больше диапазона измерения
- Электропитание 12… 20 В постоянного тока
- Выход: 4-20 мА
- Пористая стеклянная фритта: диаметр 20 мм;
- Пористость NW пор (мкм): 16 - 40;
- Толщина стенки: 2,5 мм
льготы
- Надежные датчики давления с высоким сопротивлением перегрузке
- Аналоговый выход (4 - 20 мА), так что он может быть подключен напрямую ко многим регистраторам данных
- Датчики с заподлицо диафрагмой
- Широкий диапазон измерений
Технические данные
| Датчик давления | |
|---|---|
| Измерительная система | Датчик абсолютного давления / датчик относительного давления |
| Диапазон измерения 1: 0 ... 2,5 бар | |
| Диапазон измерения 2: 0 ... 4 бар | |
| Диапазон измерения 3: 0 ... 10 бар | |
| перегрузка | 4 раза диапазон измерения |
| Выходной сигнал | 4 ... 20 мА / двухпроводная |
| Напряжение питания | 12 ... 20 В постоянного тока |
| Точность измерения | Базовая точность: 0,5% полной шкалы (линейность, гистерезис и повторяемость) |
| Температура воздействия: нулевая точка: тип. 0,2% / 10K; Диапазон: тип. 0,2% / 10 K | |
| Долгосрочная стабильность: <0,15% FS | |
| Подключение к процессу | Датчик давления с промывочной мембраной |
| Механические размеры / материал / условия окружающей среды | |
| размеры | Диаметр: 26/30 мм; Ширина поперек квартир 27 мм Длина: около 170 мм, включая кабельный ввод |
| Пористое тело | Пористая стеклянная фритта диаметром 20 мм; Пористость NW пор (мкм): 16-40, толщина стенки: 2,5 мм. |
| материал | Присоединение к процессу и корпус: 1.4301 сенсорная мембрана: 1.4435 ПВХ, пористое стекло, NBR. EPDM |
| Зонд кабель | постоянно подключенный кабель / материал PUR |
| Степень защиты | IP 68 - макс. Глубина погружения в соответствии с номинальным давлением |
| Электромагнитная совместимость | Передача помех в соответствии с EN 61326, оборудование B, помехоустойчивость в соответствии с EN 61326, Приложение A |
| Температурный диапазон | -25 ° С ... 50 ° С; но не замерзшая вода |
