для измерения уровня на небольших расстояниях
Воздушно-ультразвуковой датчик для подключения к датчикам потока NivuFlow Mobile 750 для бесконтактного измерения уровня в местах измерения расхода с частичным заполнением.
Описание
- Прямое подключение датчика к датчикам потока, таким как NivuFlow Mobile 750
- Малая строительная высота
- Минимальная мертвая зона
- Цифровая обработка эхо-сигналов и линеаризацияКороб пучка
- Оптимизированная конструкция для небольших труб
- Простая установка с использованием системы монтажа на трубе или прямой пост с использованием болтов
- Просмотр эхо-профилей на передатчике
- Интегрированная температурная компенсация
- Разрешение ATEX для Ex-Zone 1

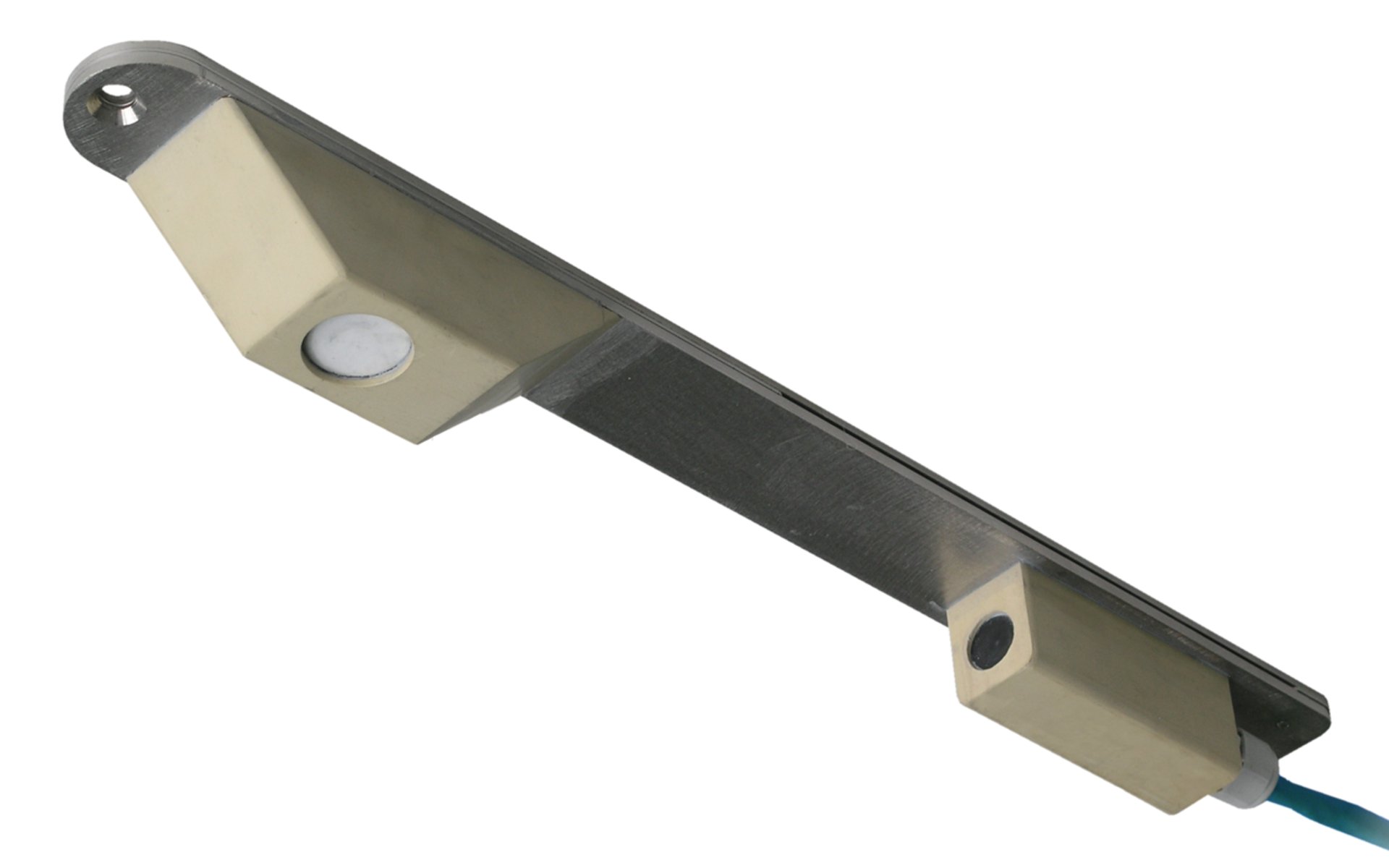

Компактный воздушно-ультразвуковой датчик типа OCL был разработан для прямого подключения к NivuFlow Mobile 750. Благодаря компактной конструкции он идеально подходит для использования в коронке малых и больших труб, на потолках каналов или других конструкциях.
Низкая мертвая зона позволяет измерять переменные уровни в приложениях потока почти до полного заполнения. Встроенное измерение температуры обеспечивает очень высокую точность во всем очень широком диапазоне измерений.
Утверждение ATEX в Ex Zone 1 является стандартной функцией
Технические данные
| Датчик уровня, тип DSM | |
|---|---|
| Принцип измерения | ультразвук - время выполнения |
| Частота измерения | 120/200 кГц |
| защита | IP 68 |
| Экс-утверждение | II 2 G Ex ib IIB T4 Gb |
| Рабочая Температура | От -20 ° C до +80 ° C от -40 ° C до +80 ° C при использовании в Ex Zone 1 |
| Температура хранения | От -30 ° C до +70 ° C |
| Рабочее давление | Максимум. 1 бар |
| Длина кабеля | 7/15 м для подключения к электронной коробке, не удлиняется |
| Диапазон измерения уровня | От 0 до 200 см |
| Мертвая зона (начиная с монтажной пластины) | 4 см |
| Погрешность измерения | <+/- 0,5% от площади измерения bzw. +/- 5 мм значения (большее значение считается) |
| Дрейф нулевой точки | стабильная абсолютная нулевая точка |
| Средне-контактирующие материалы | Полиуретан, нержавеющая сталь 1.4571, PPO GF30, PA |
Технические характеристики могут быть изменены.
