для измерения уровня в сочетании с измерителями расхода
Интеллектуальный воздушно-ультразвуковой датчик для подключения к датчикам потока, таким как NivuFlow 750, OCM Pro и PCM, для бесконтактного измерения уровня в местах измерения расхода с частичным заполнением.
Описание
- Прямое подключение датчика к датчикам потока, таким как NivuFlow 750, OCM Pro и PCM
- Малая строительная высота
- Низкая мертвая зона
- Цифровая обработка эхо-сигналов и линеаризацияКороб пучка
- Оптимизированная конструкция для небольших труб
- Простая установка с использованием системы монтажа на трубе или прямой пост с использованием болтов
- Просмотр эхо-профилей на передатчике
- Интегрированная температурная компенсация
- Разрешение ATEX для Ex-Zone 1

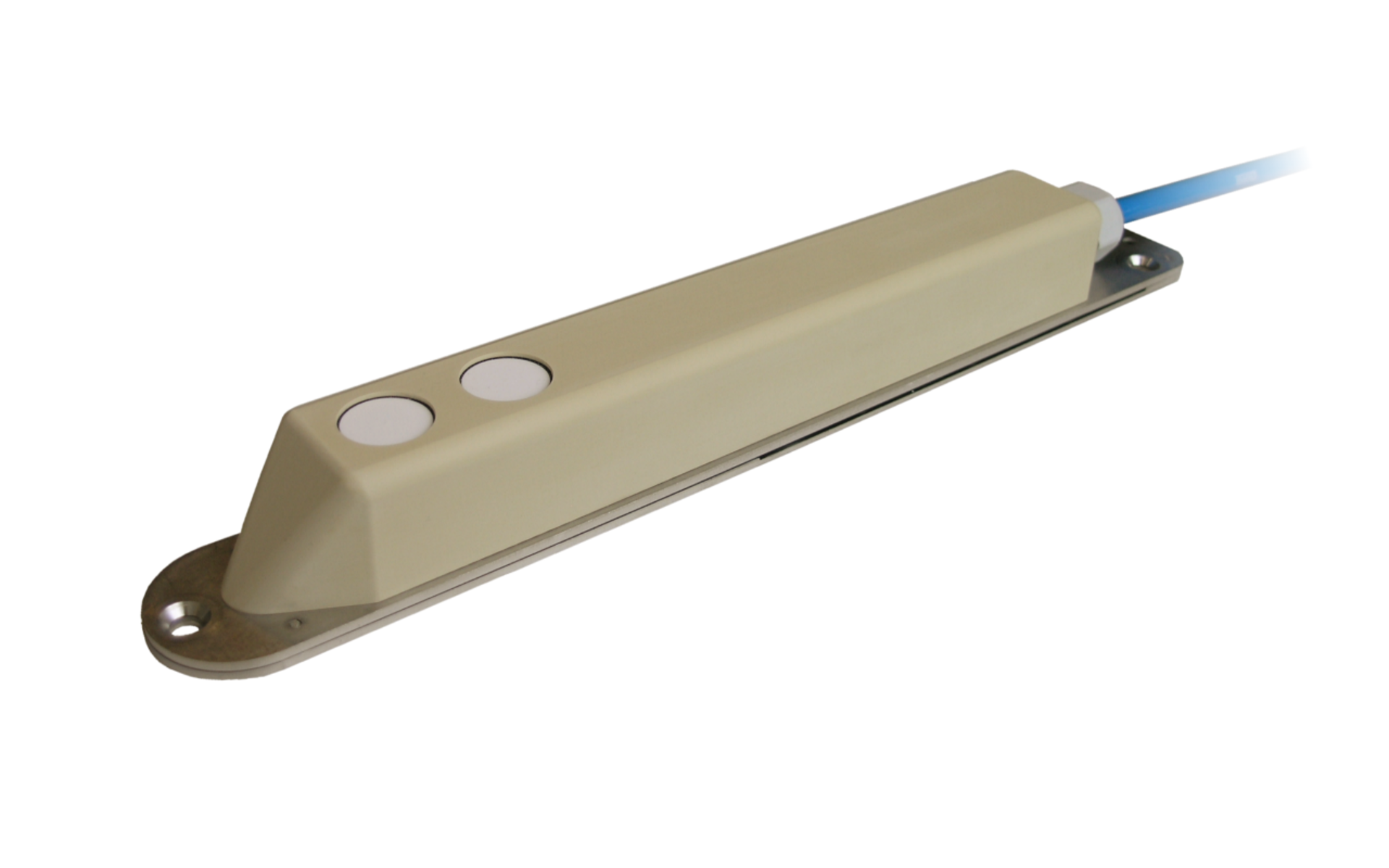

Компактный воздушно-ультразвуковой датчик типа OCL был разработан для прямого подключения к портативным и постоянным датчикам потока, таким как NivuFlow 750, OCM Pro и PCM.
Благодаря тонкой конструкции он идеально подходит для использования в коронке малых и больших труб, на потолках канала или других конструкциях.
Низкая мертвая зона позволяет измерять переменные уровни в приложениях потока почти до полного заполнения. Встроенное измерение температуры обеспечивает очень высокую точность во всем очень широком диапазоне измерений.
Утверждение ATEX в Ex Zone 1 является стандартной функцией.
Технические данные
| общий | |
|---|---|
| Принцип измерения | Время прохождения ультразвука |
| Частота измерения | 120 кГц |
| защита | IP 68 |
| Экс-утверждение | G Ex ib IIB T4 Gb (ATEX) Ex ib IIB ic (IECEX) |
| Рабочая Температура | От -20 ° C до + 50 ° C (+ 40 ° C в Ex Zone 1) |
| Температура хранения | От -30 ° C до +70 ° C |
| Рабочее давление | Максимум. 1 бар |
| Длина кабеля | 15/10/20/30/50/100 м |
| строительство | датчик клина |
| Диапазон измерения уровня | От 0 до 200 см |
| Мертвая зона (начиная с монтажной пластины) | 14 см |
| Погрешность измерения | <+/- 0,5% диапазона измерения или +/- 5 мм диапазона измерения (в зависимости от того, что больше) |
Технические характеристики могут быть изменены.
