Винт с емкостной керамической измерительной ячейкой
Описание
- Прочный и надежный ввинчиваемый зонд с 1,5-дюймовым резьбовым соединением
- Емкостная керамическая измерительная ячейка
- для слабых и сильно загрязненных жидкостей, шламов и пастообразных сред
- Большая фронтальная диафрагма
- 2-х проводный зонд
- Ex Zone 0
- Высокая стойкость к избыточному давлению
- Интегрированная защита от перенапряжения

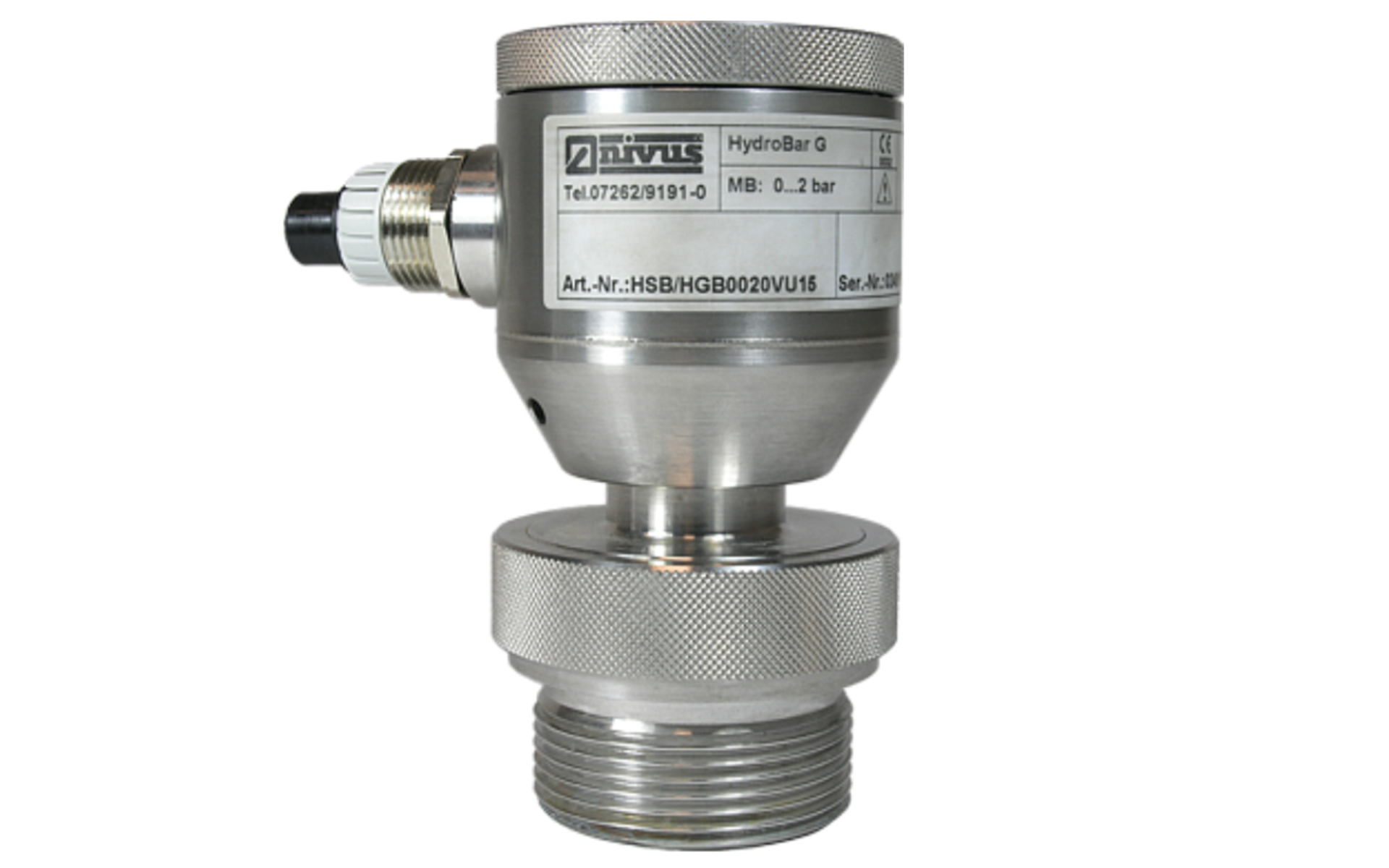

Гидростатический датчик уровня с резьбой G 1,5 ”был разработан для удовлетворения высоких требований промышленности и защиты окружающей среды.
Корпус из нержавеющей стали с классом защиты IP68 позволяет использовать прибор для надежного определения уровня в контейнерах, резервуарах и трубопроводах. Большая стойкая керамическая мембрана хорошо зарекомендовала себя в секторе сточных вод, а также в химической промышленности. Благодаря мембране с передней промывкой устройство может использоваться даже в вязких средах и пастах. Отказы диафрагмы практически исключаются. HydroBar G II может использоваться в агрессивных средах, таких как кислоты и щелочи.
При использовании широко используемой двухпроводной технологии затраты на установку очень низкие. Устройство дополнительно доступно с 4-символьным ЖК-дисплеем, встроенным в крышку корпуса для индикации значений измерений.
Типичные области применения HydroBar G II
- Насосные станции
- Трубопроводы
- Контейнеры и баки
- Дигестер розетки
- Промышленные применения
- и многое другое
Технические данные
| общий | |
|---|---|
| Источник питания | От 12 до 36 В пост. Тока, от 12 до 28 В пост. |
| ограда | Диафрагма из нержавеющей стали 1.4305 : керамика (AL2O3) |
| Подключение к процессу | G1½ ”DIN ISO 3852 нержавеющая сталь 1.4571 |
| защита | IP 68 |
| Принцип измерения | емкостный |
| Диапазоны измерения / допустимое избыточное давление | 1 мГ2O / 2 бар 2 мГ2O / 2 бар 4 мГ2O / 4 бар 6 мГ2O / 4 бар 10 мГ2O / 7 бар 20 мГ2O / 10 бар 1 бар / 7 бар 2 бар / 10 бар 4 бар / 25 бар 6 бар / 25 бар 10 бар / 40 бар 20 бар / 60 бар специальные диапазоны измерений по запросу |
| Точность в соответствии с IEC 60770 | 0,25% / 0,35% ФСО |
| Долгосрочная стабильность | ± 0,1% ФСО / год |
| Экс-утверждение | II 1G Ex ia IIC / IIB T4, IBEx U05 ATEX 1193X |
| Рабочая Температура | От -10 ° C до +85 ° C |
| Допустимая температура среды | От -25 ° С до + 125 ° С |
| Температура хранения | От -40 ° C до +100 ° C |
| Выходы | 4 - 20 мА, 2-х проводная |
| нагрузка | 600 Ом / 24 В 1000 Ом / 32 В |
Технические характеристики могут быть изменены.
