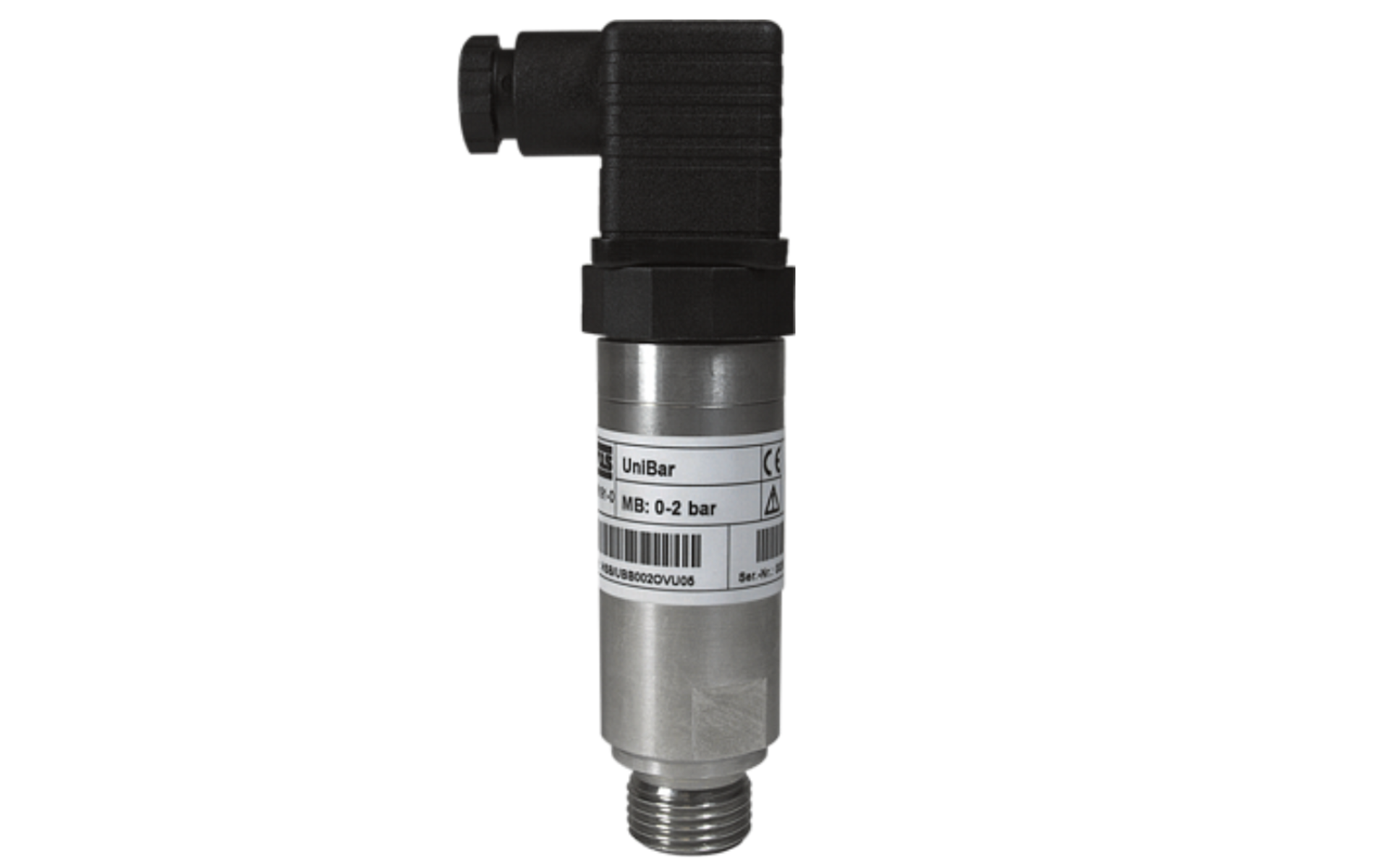

UniBar E II

UniBar E II

Ввинчиваемый зонд измерительная ячейка из нержавеющей стали пьезорезистивный

Ввинчиваемый датчик с внутренним датчиком 4 - 20 мА для измерения гидростатического уровня в воде, сточных водах и газах. С пьезорезистивной измерительной ячейкой из нержавеющей стали.

Описание

  • Надежный и надежный ввинчиваемый зонд с резьбовым соединением ½ “
  • Пьезорезистивная измерительная ячейка
  • для газов, а также чистых или слегка загрязненных жидкостей
  • 2-х проводный зонд
  • Ex Zone 0
  • Высокая стойкость к избыточному давлению
  • Интегрированная защита от перенапряжения

Гидростатический датчик уровня с резьбой G ½ “был разработан для удовлетворения высоких требований промышленности и защиты окружающей среды.

Нержавеющая капсула с классом защиты IP68 позволяет использовать прибор для надежного определения уровня в контейнерах и резервуарах
. Датчики особенно подходят для исследования давления в закрытых системах и трубопроводах.
Благодаря использованию пьезорезистивных измерительных ячеек из нержавеющей стали (1.4404) UniBar E II отлично зарекомендовал себя для использования в экстремальных условиях в агрессивных средах, таких как кислоты и щелочи.

Электрическое подключение осуществляется с помощью винтовых зажимов в корпусе из нержавеющей стали или штекеров в соответствии с DIN ISO 4400. Доступны четыре стандартных диапазона измерений. Зонды также могут быть откалиброваны по запросу клиента.

Используя широко используемую двухпроводную технологию, затраты на установку очень низкие.

Устройство дополнительно доступно с 4-символьным ЖК-дисплеем, встроенным в крышку корпуса для индикации значений измерений.

Типичные приложения для UniBar E II

  • Насосные станции
  • Трубопроводы
  • Контейнеры и баки
  • Дигестер розетки
  • Промышленные применения
  • и многое другое

Технические данные

общий
Источник питания От 12 до 36 В пост.
Тока, от 12 до 28 В пост.
ограда
Кабельная муфта из нержавеющей стали 1.4305, никелированная, латунь
Подключение к процессу G ½ ”DIN ISO 3852
открытое соединение с 12 мм
диафрагмой из нержавеющей стали 1.4435
технологическое соединение из нержавеющей стали 1.4571
защита IP 68 (подключение к процессу)
IP 67 (корпус на месте)
IP 45 (штекер)
Принцип измерения емкостный
Диапазон измерений 1 м mH2O / 2 бар
2 м mH2O / 2 бар
4 м mH2O / 4 бар
6 м mH2O / 4 бар
10 м mH2O / 7 бар
20 м mH2O / 10 бар
1 бар / 7 бар
2 бар / 10 бар
4 бар / 25 Бар
6 Бар / 25 Бар
10 Бар / 40 Бар
20 Бар / 80 Бар
40 Бар / 120 Бар
Специальные диапазоны измерений по запросу
Точность в соответствии с IEC 60770 0,25% / 0,35% ФСО
Долгосрочная стабильность ± 0,1% ФСО / год
Экс-утверждение II 1G Ex ia IIC T4 в соответствии с ATEX 2011X
Рабочая Температура От -25 ° C до +85 ° C
Допустимая температура среды От -25 ° С до + 125 ° С
Температура хранения От -40 ° C до +100 ° C
Выходы 4 - 20 мА, 2-х проводная
нагрузка 600 Ом / 24 В
1000 Ом / 32 В

Технические характеристики могут быть изменены.
