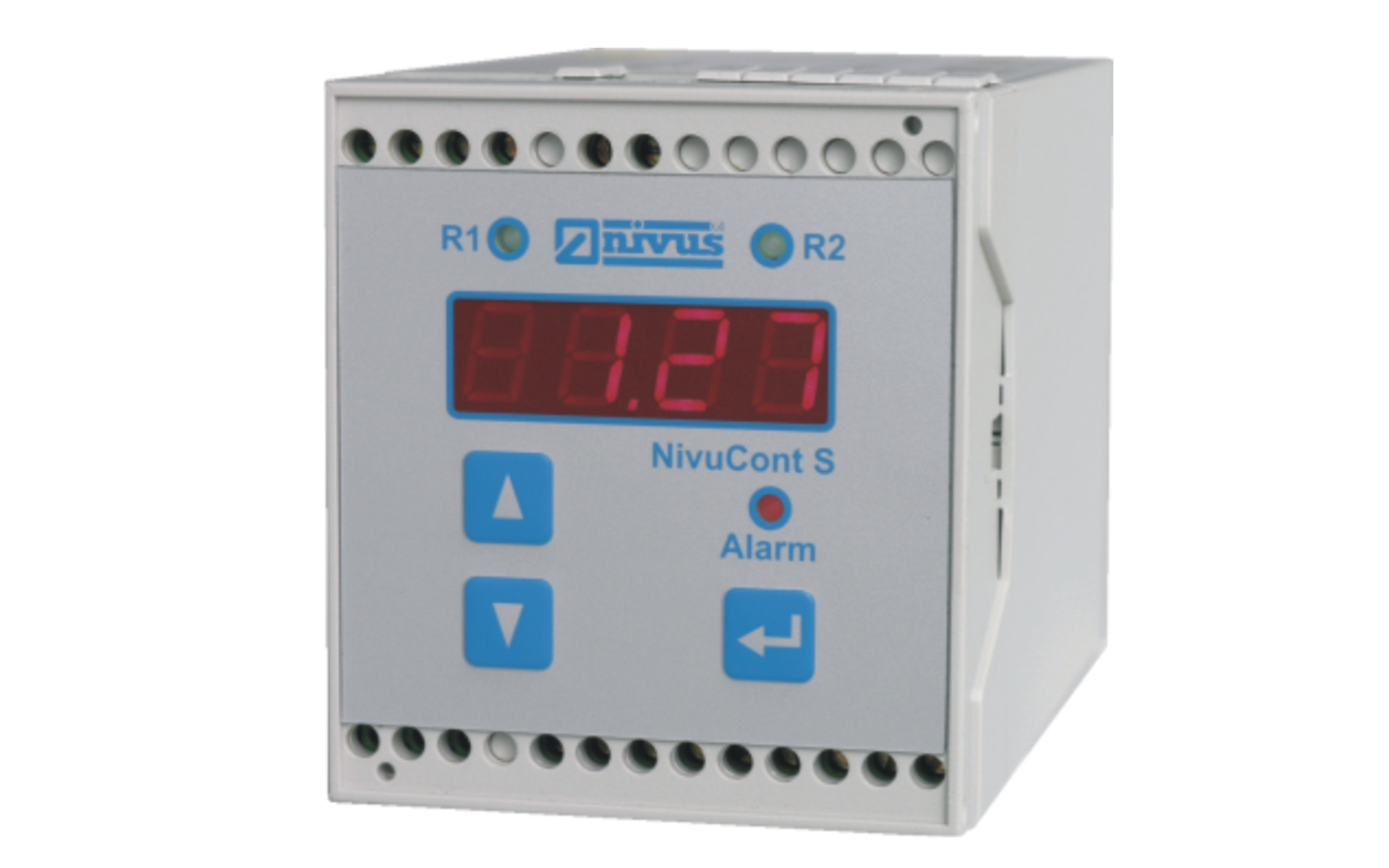

Измерительный преобразователь процесса с DIN-рейкой
Многофункциональный измерительный преобразователь процесса со светодиодным дисплеем для 2/3-проводного датчика. Для измерения гидростатического уровня.
Описание
- DIN-рейка и корпус для монтажа на панель
- Зона официального утверждения 1
- Легко читаемый светодиодный дисплей
- 3 реле
- Функция замены насоса
Устройство обладает всеми качествами, которые сегодня должен иметь мощный измерительный преобразователь процесса.
Доступны два свободных программируемых реле для предельных значений с гистерезисом для минимальных, максимальных значений, а также для замены насоса. Еще одно реле сообщений об ошибках и масштабируемый гальванически развязанный выход 0/4 - 20 мА могут использоваться для целей управления и для оценки измеренных значений.
Типичные приложения для NivuCont S
- Валы насоса
- Измерения резервуаров и контейнеров
- Измерение и контроль различных уровней
- Расчет объема по измерительным и разгрузочным водосливам, подвижным водосливным клапанам, трубам Вентури и аналогичным
- Измерение и контроль давления
- Промышленные объекты
- и многое другое
Технические данные
| общий | |
|---|---|
| Источник питания | 230 В переменного тока, 50–60 Гц, ± 10% или 18–30 В постоянного тока |
| Потребляемая мощность | Максимум. 3 Вт |
| ограда | - Материал: поликарбонат - Конструкция: DIN-рейка или монтаж на панель - Защита: IP 20 (DIN-рейка) IP 40 (монтаж на панель) |
| Экс-утверждение | II (1) GD [Ex ia] IIC |
| Рабочая Температура | От -20 ° C до + 60 ° C / с Примером: от -10 ° C до + 40 ° C |
| Температура хранения | От -30 ° C до +70 ° C |
| Максимум. влажность | 90%, без конденсации |
| дисплей | 4-символьный 7-сегментный светодиодный дисплей красного цвета, высота символов 10 мм |
| операция | 3 ключа |
| входные | 1 x 4 - 20 мА для внешнего уровня (2-проводной датчик) Питание датчика: 24 В пост. Тока, 4-20 мА |
| Выходы | - 1 x 0/4 - 20 мА, нагрузка 400 Ом, разрешение 12 бит, галв. изолированный от аналогового входа, точность 0,1% (после калибровки) - 2 программируемых реле, аварийное реле SPDT 1, нормально замкнутая максимальная нагрузка до 230 В переменного тока / 6 А ( макс. 0,9 макс. коммутационная способность: 300 ВА коммутация напряжение: минимум 100 мВ |
Технические характеристики могут быть изменены.
