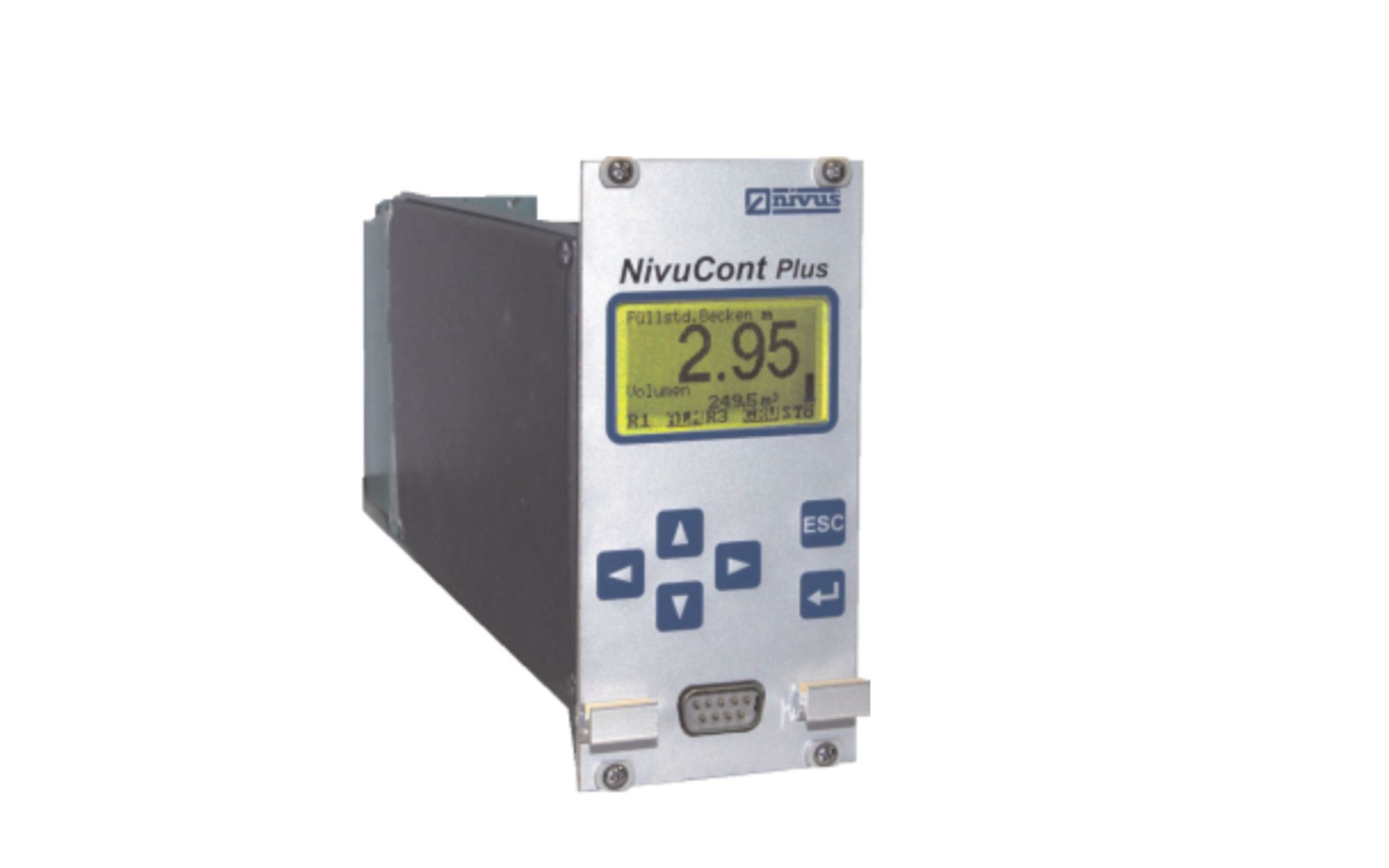

Многофункциональный измерительный преобразователь процесса
Описание
- Чрезвычайно прочный корпус из нержавеющей стали, IP68
- Графический дисплей 128 х 64 пикселей
- Комфортная работа с использованием 6 софт-клавиш
- 19 "-версия, полевой корпус и монтаж на панель
- Двухканальная версия, 2 передатчика в одном устройстве
- Управление насосами
- Расчет объема
- Тенденция, а также сравнительное измерение
- Линеаризация
- Управление устройствами очистки резервуаров
В связи с неуклонно растущими требованиями к системам автоматизации и наблюдения необходимы различные значения измерений. Они поставляются различными датчиками. NivuCont Plus здесь предлагает наилучшее из возможных решений.
Устройство питает двух- и трехпроводные датчики и принимает их вход. Искробезопасный источник питания датчика для использования во взрывоопасных зонах 0 поставляется дополнительно.
Текущие входы постоянно контролируются (Live-Zero), и в случае прерывания генерируется сообщение об ошибке.
Устройство может быть удобно запрограммировано с помощью 6 клавиш в диалоговом окне с графическим дисплеем 128 x 64 пикселей.
Различные списки параметров программы могут считываться и передаваться через интерфейс ПК.
Кроме того, можно создавать связи, а также операции управления и расчета между входными и выходными сигналами относительно уровня, разности, среднего значения, общего значения и линеаризации, возможно вычисление экспоненциальных функций и объемов. Различные функции переключения, включая управление насосом, позволяют универсальное использование.
Типичные приложения для NivuCont Plus
- Валы насоса
- Измерения резервуаров и контейнеров
- Измерение и контроль различных уровней
- Расчет объема по измерительным и разгрузочным водосливам, подвижным водосливным клапанам, трубам Вентури и аналогичным
- Измерение и контроль давления
- Промышленные объекты
- и многое другое
Технические данные
| общий | |
|---|---|
| Источник питания | От 85 до 264 В переменного тока, от 50 до 60 Гц или от 18 до 36 В постоянного тока |
| Потребляемая мощность | Максимум. 10 ВА |
| ограда | - Материал: поликарбонат - Конструкция: полевой корпус, монтаж на панель или 19-дюймовый плагин - Вес: прибл. 1620 г (полевой корпус) ок. 1770 г (монтаж на панель) ок. 750 г (19-дюймовый плагин) - Защита: IP 65 (полевой корпус), IP 30 (монтаж на панель), IP 20 (19-дюймовый плагин) |
| Экс-утверждение | II (1) GD [Ex ia] IIC |
| Рабочая Температура | От -20 ° C до + 60 ° C / с пр .: от -20 ° C до + 40 ° C |
| Температура хранения | От -30 ° C до +70 ° C |
| Максимум. влажность | 90%, без конденсации |
| дисплей | ЖК-дисплей с полной графикой, подсветкой, 128 х 64 пикселей |
| операция | 6 клавиш, меню на немецком, английском и французском |
| входные | - 1/2 x 4 - 20 мА для внешнего уровня (2-проводной датчик) Питание датчика: 24 В пост. Тока Пример: макс. 63 мА без взрыва: макс. 130 мА |
| Выходы | - 1/2 x 0/4 - 20 мА, нагрузка 500 Ом, разрешение 12 бит, галв. изолированный от аналогового входа, точность 0,1% (после калибровки) - 5 реле SPDT, нагрузка до 230 В переменного тока / 2 А (приблиз. 0,9 максимальная коммутационная способность 300 ВА напряжение переключения: мин. 100 мВ |
| линейность | ± 0,1% от конечного значения |
| Температурный дрейф | ± 0,05% на 10 К температуры окружающей среды |
Технические характеристики могут быть изменены.
