для портативного измерения расхода
Описание
- Текстовые меню
- Мастер запуска
- Четкие функции диагностики и моделирования
- Нержавеющий корпус
- Резервное хранилище данных
- Прямой контроль сэмплера
- Измерение расхода на основе принципа Доплера
Общее описание
Измерения абсолютно необходимы, когда дело доходит до оценки гидравлического состояния канализационных сетей или специальных сооружений.
Следовательно, важность портативных, независимых от мощности расходомеров для определения инфильтрации, эффективности канала, генерального планирования канализации или контроля притока постоянно возрастает. С помощью этих данных должны быть получены надежные и значимые данные, представляющие типичные рабочие условия мест измерения.
Очень часто требуется проводить измерения только в течение нескольких недель или месяцев, чтобы получить репрезентативные данные.

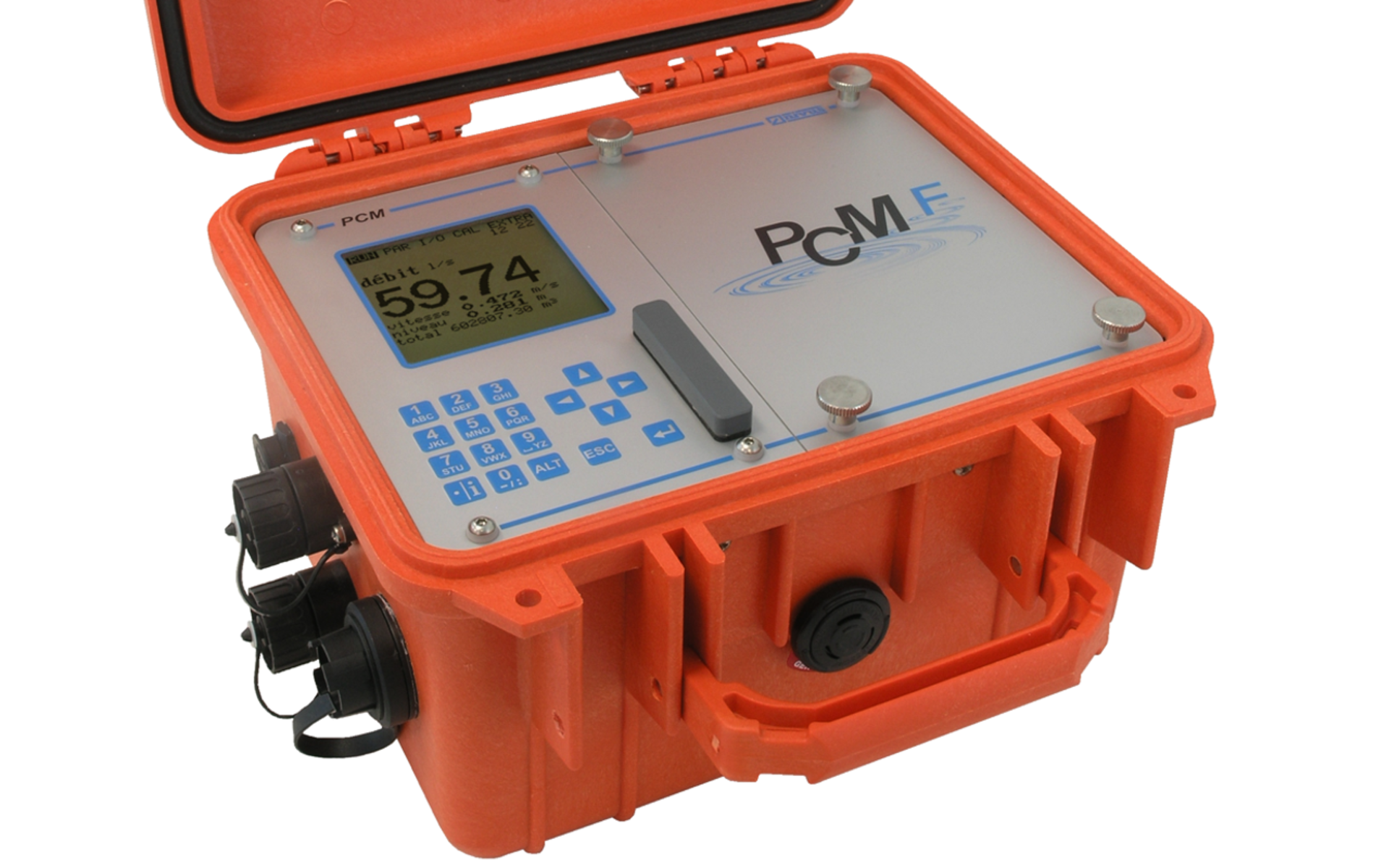

Измерительная система для портативных измерений расхода в основном состоит из передатчика типа PCM для питания, ввода данных, индикации и хранения данных, а также датчика для записи данных измерений.
Конструкция датчика, а также встроенные датчики могут быть настроены индивидуально в соответствии с условиями, преобладающими на месте.
Типичные приложения PCM F
- Канальные сети: определение инфильтрации, эффективности канала, контроль притока, определение объемов сброса и создание генеральных планов канализации
- Измерительные кампании
- Насосные станции: проверка работоспособности и износа
- и многое другое
Технические данные
| общий | |
|---|---|
| Источник питания | Аккумуляторная батарея: 12 В / 12 А-ч, свинцовый гель Аккумуляторная батарея для 12 моноэлементов 1,5 В (тип LR) Адаптер питания 100 - 240 В переменного тока; 50/60 Гц |
| ограда | Материал: полипропилен, ударопрочный Вес: ок. 2,0 кг (без датчика и аккумулятора) Защита: IP 67 с закрытой и закрытой крышкой |
| Рабочая Температура | От -20 ° C до +50 ° C |
| Температура хранения | От -30 ° C до +70 ° C |
| Максимум. влажность | 90%, без конденсации |
| дисплей | ЖК-дисплей с полной подсветкой и подсветкой, 128 х 64 пикселей |
| операция | 18 клавиш, меню на немецком, английском, французском, итальянском, испанском, польском, чешском и датском |
| входные | 1 x штепсельная розетка 4 - 20 мА для внешнего уровня (2-проводной зонд) или 1 x активный воздушно-ультразвуковой датчик (OCL) для измерения уровня 1 x активный компактный доплеровский датчик типа KDA для измерения скорости потока и уровня 1 x многофункциональная розетка для цифровые и аналоговые входы и выходы 1 разъем для подключения комбинированного адаптера питания и зарядного устройства или альтернативного источника питания |
| Выходы (через многофункциональный разъем) | 1 х реле (SPDT) коммутируемая мощность: 250 В переменного тока / 30 В постоянного тока, 5A частота переключения: 5 Гц 1 х выходное напряжение 0 - 10 В |
| Цикл хранения | 1 - 60 минут, циклически или по времени |
| Память данных | Внешний на подключаемой карте Compact Flash до 128 МБ встроенной оперативной памяти с 8 МБ |
| Передача данных | Через плагин Compact Flash Card |
Технические характеристики могут быть изменены.
| Аксессуары (опция) | |
|---|---|
| Карта памяти | Тип: компактная флэш-карта; емкость: 128 МБ |
| Адаптер считывания | Адаптер для интерфейсов PCMCIA, в первую очередь для считывания с ноутбука или ноутбука |
| Устройство считывания | с интерфейсом USB для подключения к ПК |
| Аккумуляторная батарея | Предварительно сконфигурированный свинцово-гелевый аккумулятор |
| Зарядное устройство | с прямым подключением для предварительно сконфигурированного свинцово-гелевого аккумулятора |
| Система крепления труб | для временной, непостоянной зажимной установки клиновых датчиков (водно-ультразвуковой комбинированный датчик и воздушно-ультразвуковой датчик) в трубах DN 200 - 800 и профилях яиц до h = 600 мм |
| Подвеска с петелькой | для крепления PCM F на неподвижных лестницах и аналогичных |
Технические характеристики могут быть изменены.
