Солнечные батареи для полного и частичного заполнения
Описание
- Станция измерения расхода на солнечной энергии, независимая от электросети
- Чрезвычайно прочный и компактный корпус IP68
- Солнечная панель защищена бронированным стеклом
- Встроенная аккумуляторная батарея и контроль зарядки
- Прямое подключение датчиков с использованием герметичного корпуса терминала
- Регулируемые циклы измерения и передачи
- Хранение, обработка, индикация и расчет данных измерений с использованием D2W - Интернет-портал Device to Web

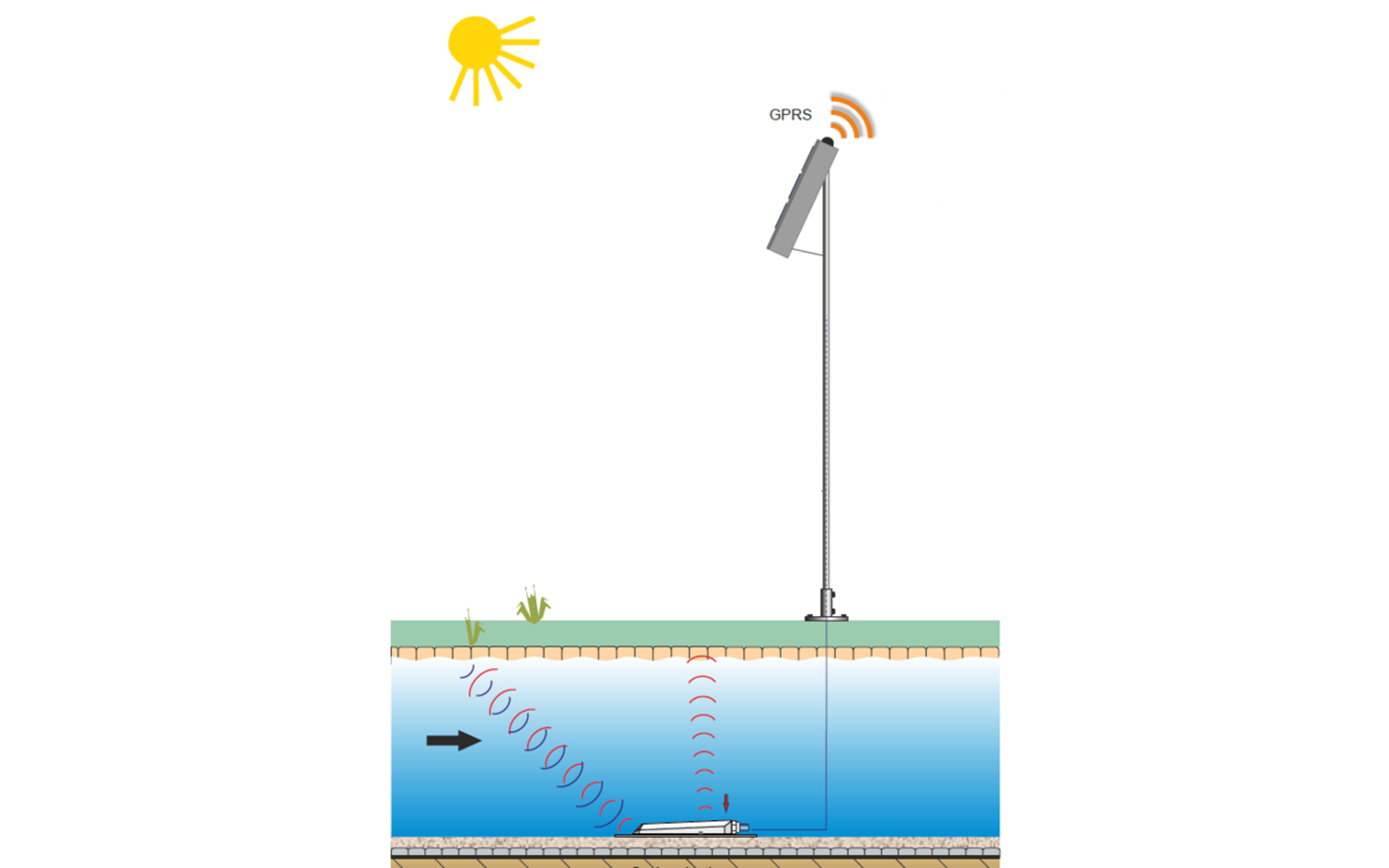

NivuLog SunFlow - это самодостаточная станция измерения расхода на солнечной энергии, независимая от электросети, с интегрированной передачей данных GPRS. Измерение прерывистого потока подходит для слабо или сильно загрязненных сред в открытых каналах, в каналах, а также в частично заполненных и заполненных трубах.

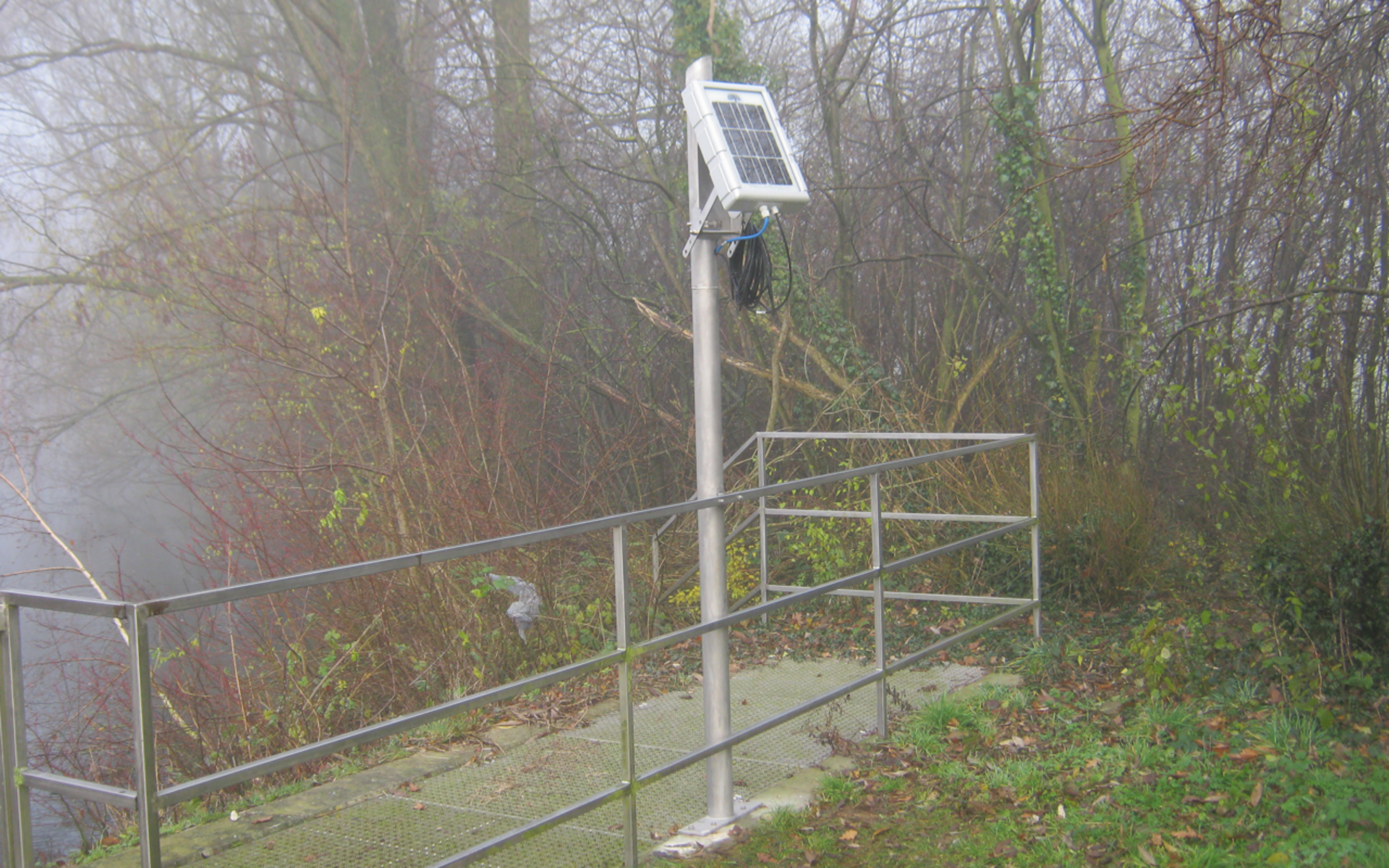

NivuLog SunFlow предназначен для измерения расхода, хранения и передачи данных в местах, где нет электросети. Очень прочный алюминиевый литой корпус с защитой IP68 покрыт бронированным стеклом и содержит все необходимые компоненты, такие как регистратор данных, модем, контроль зарядки и аккумуляторы. Благодаря компактной конструкции он идеально подходит для использования на свободной и пересеченной местности. Доплеровский датчик скорости потока типа KDS с дополнительным встроенным измерителем уровня подключается непосредственно к системе.
Кроме того, имеется 4 многофункциональных входа (аналоговый / цифровой). Эти входы позволяют подключать, например, внешние измерения уровня или поплавковые выключатели для разблокировки измерения. Показания сохраняются в произвольно настраиваемых циклах и передаются в систему регистрации данных «Устройство в Интернет» через GPRS. Параметры места измерения также можно настроить с помощью D2W. Это позволяет быстрый запуск. NivuLog Sun Flow представляет интересную и экономически выгодную альтернативу обычному шкафу управления с солнечной панелью.
Типичные приложения NivuLog SunFlow
Измерение расхода в ливневых резервуарах, канальных сетях, ирригационных каналах, очистных сооружениях шахтных вод, природных ручьях и т. Д.
дополнительные аксессуары
Прочный держатель мачты для крепления и регулировки измерительной станции на мачте диаметром от 70 до 90 мм. Материал нержавеющая сталь 1.4571
Технические данные
| общий | |
|---|---|
| Источник питания | Солнечная панель мощностью 10 Вт и 2 аккумуляторные батареи (по 13,6 Ач каждая) |
| Аккумулятор AP413D +: 2x литиево-ионная аккумуляторная батарея, предварительно настроенная на 13,6 Ач | |
| ограда | Материал: алюминиевое литье, бронированное стекло. Вес: 15 кг (включая резервную батарею). Защита: IP68 (с заблокированным корпусом клемм и затянутыми кабельными вводами). Размеры (whd): 308x520x80 см (включая антенну). |
| Рабочая Температура | -40 ... + 60 ° C |
| Температура хранения | -40 ... + 85 ° C |
| Максимум. влажность | 90%, без конденсации |
| дисплей | Светодиод для индикации режимов работы и кодов ошибок (виден только при открытом корпусе клеммы) |
| операция | Магнитный переключатель (доступен только при открытом корпусе клеммы) для запуска режима передачи ALOHA |
| антенна | Фиксированная купольная антенна |
| Подключение датчика | 1 активный компактный доплеровский датчик типа KDS подключаемый (скорость потока; комбинированный датчик с дополнительным измерением уровня) |
| Универсальный вход | 4 аналоговых или цифровых режима: - 0 ... 20 мА: разрешение 6 мкА, макс. 22,5 мА, нагрузка 100 Ом - 4 ... 20 мА: разрешение 6 мкА, макс. 22,5 мА, нагрузка 100 Ом - 0 ... 2 В: разрешение 610 мкВ, макс. 2,5 В, нагрузка 220 к1 - 0 ... 10 В: разрешение 8,3 мВ, макс. 32 В, нагрузка 8 к9 - ШИМ: 1 ... 99%, макс. 100 Гц, мин длительность импульса 1 мс, нагрузка 8 к9 - частота: 1 ... 1000 Гц, 8 к9 - цифровая: макс. 32 В, низкий <1,36 В, высокий> 2,73 В, нагрузка 8 к9 - цифровой LP: макс. V Batt, низкий <100 мВ, высокий> 200 мВ, нагрузка 220 к1 - Счетчик дней: мин. длительность импульса 20 мс, нагрузка 8 к9 - счетчик интервалов: мин. длительность импульса 20 мс, нагрузка 8 к9 |
| Выходы | 1 х переключаемый источник питания датчика 24 ... 31 В пост. Тока, макс. 41 мА |
| 1 х встроенный датчик фиксированной температуры | |
| Внешний датчик температуры | 1 х датчик температуры (дополнительная принадлежность) |
| Память данных | Внутренняя флеш-память емкостью до 97 дней с 10 мин. цикл записи |
| F32 (32-битная с плавающей точкой) | |
| Передача данных | Использование четырехдиапазонного модема GSM / GPRS для соответствующего сервера D2W |
| Встроенный фиксированный SIM-чип с длительным сроком службы (пользовательские SIM-модули не используются) | |
| Ежемесячный объем данных | См. Тариф «Данные предоплаты NivuLog» |
Технические характеристики могут быть изменены.
