Переключатель уровня
Описание
- Узкая конструкция - ширина 22,5 мм
- Регулируемая чувствительность
- Замкнутая цепь или ток нагрузки выбирается по принципу
- Беспотенциальный выход как SPDT
- Электропитание 24 В постоянного тока дополнительно
заявка

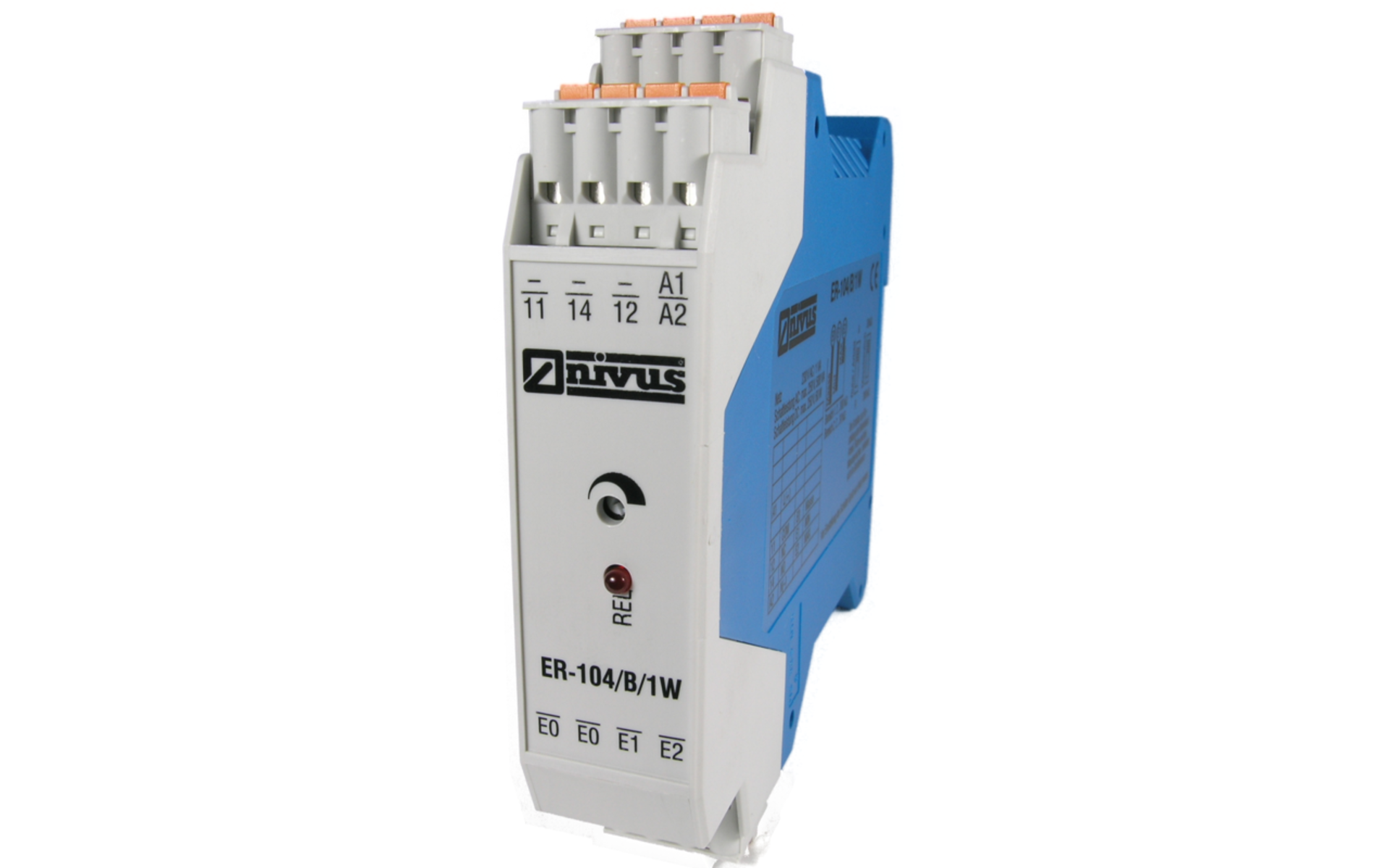

Электродное реле ER-104 используется для определения кондуктивного уровня предела. Области использования охватывают все сектора, где должны быть обнаружены или контролироваться жидкие и проводящие среды. Измерения предельных значений (переполнение, сухой ход, макс. Аварийный сигнал), а также мин. / Макс. управление и управление насосом (гистерезис) могут быть реализованы. Кроме того, устройства могут использоваться в качестве реле защиты контактов, если, например, передатчик допускает только низкие контактные нагрузки, хотя необходимо обрабатывать более высокие нагрузки переключения.
строительство
Для эффективного использования ограниченного пространства ER-104 доступен в тонкой конструкции шириной 22,5 мм.
Блок в основном состоит из трех функциональных блоков: источника питания, переключающего усилителя со встроенной функцией удержания для легкой реализации мин. / Макс. контролирует и переключающее реле с беспотенциальным выходным контактом как SPDT. Можно использовать электродное реле ER-104 в качестве контактного защитного реле, комбинируя его с нашими стержневыми / подвесными электродами или «сигнальными датчиками» (например, нажимной звонок, поплавковый выключатель).
функция
Низкий переменный ток протекает, когда электрод погружен в проводящую жидкость. Этот переменный ток оценивается переключающим усилителем (электродное реле). Превышение настраиваемого порога срабатывания приведёт в действие соответствующее реле.
Рабочее направление ER-104 можно отрегулировать на устройстве. В замкнутом контуре внутреннее реле приводится в действие, когда электроды не смачиваются, в разомкнутом контуре, когда электроды смачиваются.
Технические данные
| общий | |
|---|---|
| Источник питания | 230 или 24 В переменного тока ± 10% или 24 В постоянного тока ± 10%, другие напряжения по запросу |
| Потребляемая мощность | 1 Вт / ВА |
| ограда | - Размеры: 22,5 х 99 мм * (Ш x В) (* 112 мм с заглушкой) - Вес прибл .: 150 г |
| Рабочая Температура | От -20 ° C до +60 ° C |
| Температура хранения | От -30 ° C до +80 ° C |
| дисплей | не |
| входные | - Напряжение разомкнутой цепи: <10 В переменного тока - Ток короткого замыкания: <5 мА - Чувствительность: (2..30 / 2..300) кОм - Задержка переключения прибл .: 0,5 ... 10 с под напряжением / обесточено |
| Выходы | - Контакты: 1 беспотенциальный SPDT - Опция: 2 беспотенциальных SPDT (работают одновременно) - Макс. напряжение переключения: 50 В переменного тока, 150 В постоянного тока - Макс. ток переключения: 3 A AC, 5 A DC - Макс. коммутируемая мощность: 150 Вт постоянного тока, 600 ВА переменного тока |
Технические характеристики могут быть изменены.
