Для реле уровня
Описание
- Экс-версия, Зона 0
- Оптическая сигнализация и индикация состояния работы
- Беспотенциальный выход как SPDT

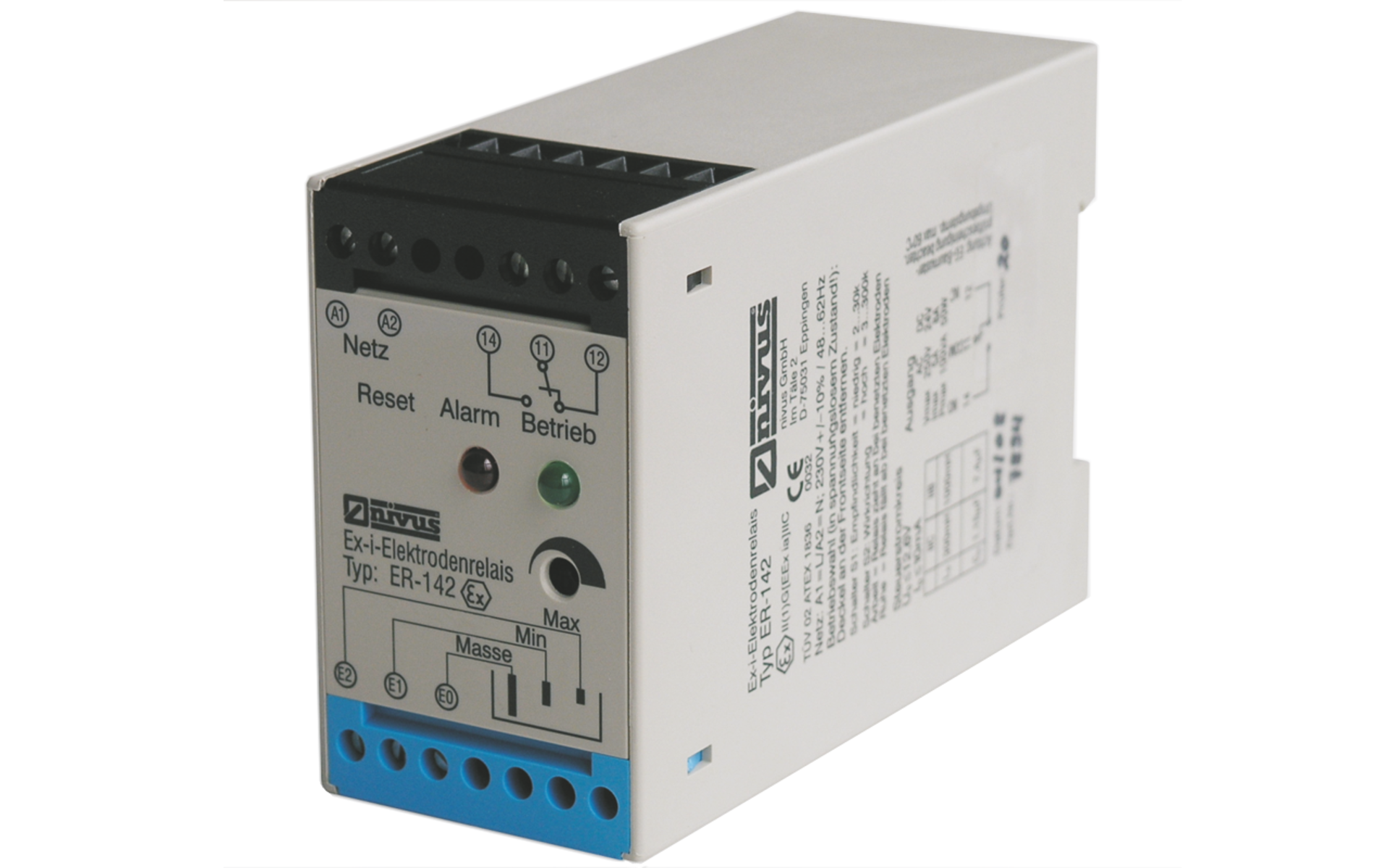

Электродные реле ER-142 и ER-143 предназначены для наших проводящих датчиков, которые устанавливаются во взрывоопасных зонах.
Области использования охватывают все сектора, где должны быть обнаружены или контролироваться жидкие и проводящие среды. Измерения предельных значений (переполнение, сухой ход, макс. Аварийный сигнал), а также мин. / Макс. управление и управление насосом (гистерезис) могут быть реализованы.
Электродные реле здесь используются в качестве интерфейса между Ex- и "Non-Ex" областью. Тем не менее, агрегаты не могут эксплуатироваться во взрывоопасных зонах. Безопасная изоляция проверена и сертифицирована PTB (Physikalisch-Technische Bundesan-stalt). Устройства также могут использоваться в качестве реле защиты контактов, если, например, датчики только с низкими низкими контактными нагрузками, но с другой стороны, более высокие нагрузки должны быть переключился.
Электродные реле ER-142 и ER-143 в основном состоят из четырех функциональных компонентов: источника питания, встроенного блока, беспотенциального выхода и измерительной и оценочной электроники. Беспотенциальный выход ER-142 состоит из одного SPDT, а выход ER-143 - двух SPDT (работающих одновременно).
Реле представляют собой полный функциональный блок для захвата и контроля уровней в сочетании с нашими стержневыми и подвесными электродами, которые доступны в широком ассортименте типов для многих различных применений.
Можно использовать электродные реле ER-142 и ER-143 в качестве реле защиты контактов, комбинируя его с нашими стержневыми / подвесными электродами или «сигнальными датчиками» (например, нажимной звонок, поплавковый выключатель).
Технические данные
| общий | |
|---|---|
| Источник питания | 230 В переменного тока ± 10%, 48 ... 62 Гц 24 В постоянного тока ± 10% |
| Потребляемая мощность | <2 ВА |
| ограда | - Вес: ок. 250 г |
| Экс-утверждение | II (1) G [Ex ia] IIC / ATEX 1836, зона 0 |
| Рабочая Температура | От -25 ° C до +60 ° C |
| Температура хранения | От -30 ° C до +80 ° C |
| входные | - Искробезопасность - Напряжение разомкнутой цепи: <12,6 В - Ток короткого замыкания: <10 мА - Допустимая внешняя индуктивность *: <300 мГн, <1000 мГн - Допустимая внешняя емкость *: <1,15 Ф, <7,4 Ф - Чувствительность: (2 ..30 / 3..300) кОм - по запросу: 0,2 ... 3 или 8 ... 800 кОм - задержка переключения: прибл. 0,5 с под напряжением / обесточено, другие по запросу * Внешняя емкость и внешняя индуктивность могут использоваться только через линейное реактивное сопротивление. |
| Выходы | - Выходные контакты ER-142: 1 беспотенциальный SPDT - Выходные контакты ER-143: 2 беспотенциальных SPDT (с одновременным управлением) - Напряжение переключения: макс. 250 В перем. Тока / макс. 150 В пост. Тока - ток переключения: макс. 5 A AC / макс. 5 A DC - коммутационная способность: макс. 50 Вт / макс. 100 ВА |
Технические характеристики могут быть изменены.
