Для реле уровня
Описание
- Устройство для переполнения в соответствии с § 19 WHG
- Тонкая конструкция, ширина всего 22,5 мм
- Регулируемая чувствительность
- Беспотенциальный выход как SPDT (2 x)
- Электропитание 230 В переменного тока ± 10%, 48–62 Гц, 24 В постоянного тока ± 10% (опция)
строительство

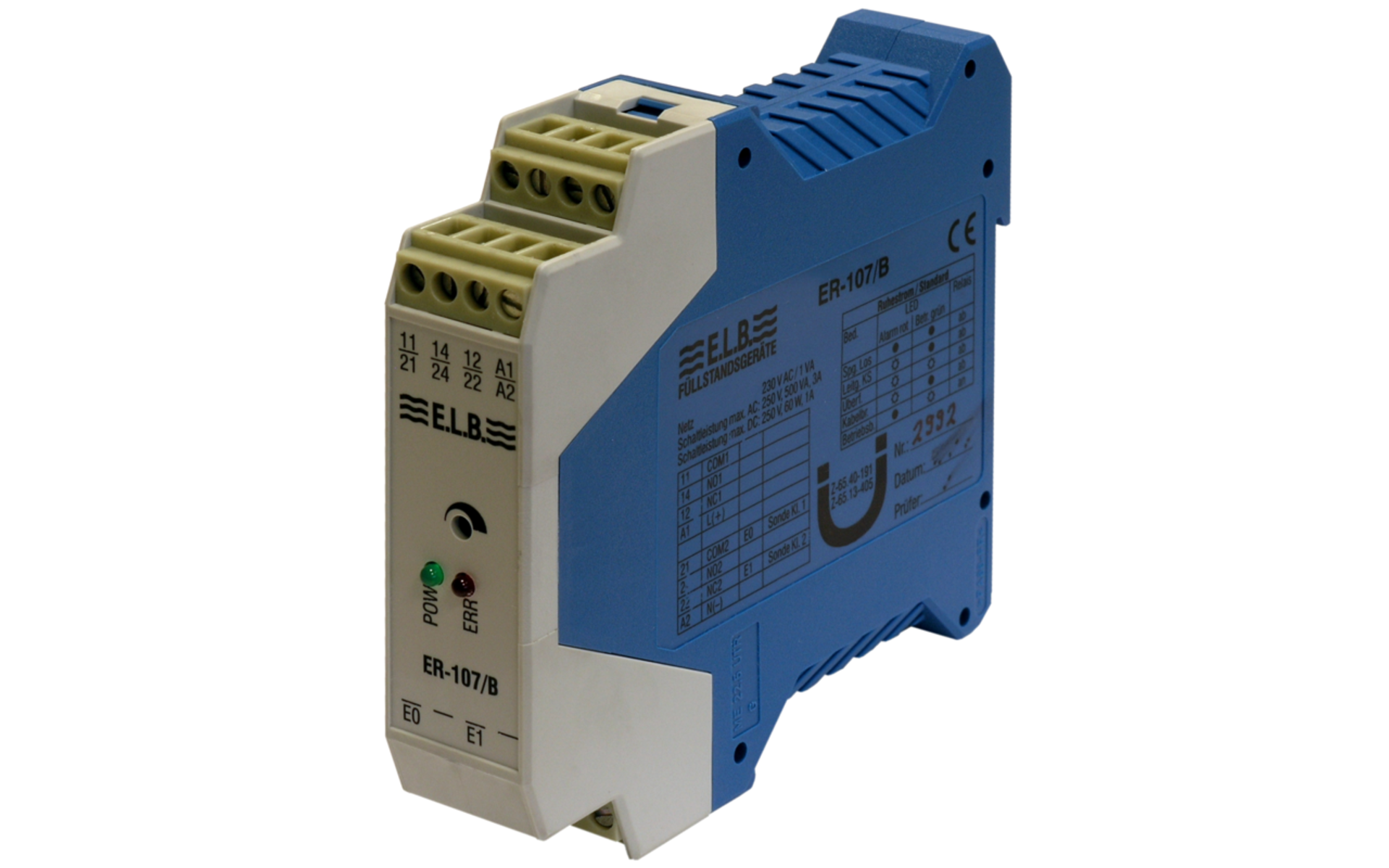

Устройство отключения при переполнении состоит из датчика (проводящий двойной электрод) и электродного реле типа ER-107. Он обеспечивает двоичный сигнал переключения на выходе. Этот сигнал может быть отправлен напрямую или через усилитель сигнала на устройство отчетности или в секцию управления и его элемент управления. Компоненты устройства отключения при переполнении, не имеющие сертификата испытаний, должны соответствовать разделам 3 и 4 принципов утверждения устройства (ZG-ÜS).
функция
Электродное реле ER-107 обеспечивает измерительное напряжение, которое пропускает «рабочий ток» через сигнальный провод через встроенный резистор в датчике. Как только этот рабочий ток прерывается (например, обрыв кабеля), он обнаруживается и отображается ER-107, и контакт источника переключается в состояние тревоги. Когда уровень наполнения контейнера достигает стержней токопроводящего датчика, ток измерения может протекать через проводящую жидкость. Этот ток, который выше по сравнению с рабочим током, обнаруживается ER-107 и генерируется аварийное сообщение.
Чувствительность можно регулировать в пределах диапазона срабатывания датчика с помощью потенциометра.
Функции ER-107 основаны на принципе тока замкнутой цепи. Аварийный статус реле соответствует мертвому состоянию устройства.
Следовательно, помимо мониторинга и сообщения об обрывах проводов и повышении уровня до точки срабатывания датчика, ER-107 также отслеживает сбои рабочего тока.
Электропроводящий двойной стержневой электрод в стандартной комплектации имеет резьбу G1½ ".
Технические данные
| общий | |
|---|---|
| ER 107 / B | |
| Источник питания | 230 В переменного тока ± 10% или 24 В постоянного тока ± 10% другие напряжения по запросу |
| Потребляемая мощность | 1 ВА |
| ограда | - Вес: ок. 150 г - защита: клеммы IP20, корпус IP40 |
| Рабочая Температура | От -20 ° C до +60 ° C |
| Температура хранения | От -30 ° C до +80 ° C |
| Z-65.13-405, Z-65.40-191 | |
| входные | - Напряжение холостого хода: <10 В переменного тока - Ток короткого замыкания: <5 мА - Задержка переключения прибл .: 0,5 с - Диапазон чувствительности: от 1 до 30 кОм |
| Выходы | - Контакты: 2 беспотенциальных SPDT (одновременно работающих) - Макс. напряжение переключения: 250 В переменного тока; 150 В пост. Тока - Макс. ток переключения: 5 (3) А переменного тока; Максимум. 5 A DC - коммутируемая мощность 1: 250 ВА DC; От 50 до 180 Вт постоянного тока (в зависимости от напряжения переключения) |
| дисплей | 2 светодиодных индикатора от Betrieb, Leitungsfehler и Alarm |
| Двойной стержневой электрод в соответствии с §19 WHG | |
| Длина стержня | 300 мм |
| Диаметр стержня | 4 мм |
| Материал стержня | нержавеющая сталь (1.4571) |
| ограда | Винтовое соединение и головка: PPH (полипропилен) Покрытие: полиамид Соединительная резьба G 1½ ” Давление 10 бар |
| Рабочая Температура | От -20 ° С до + 90 ° С |
Технические характеристики могут быть изменены.
